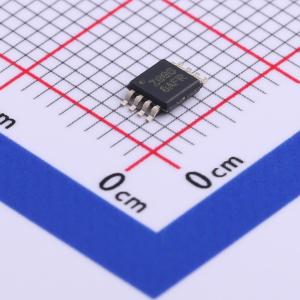

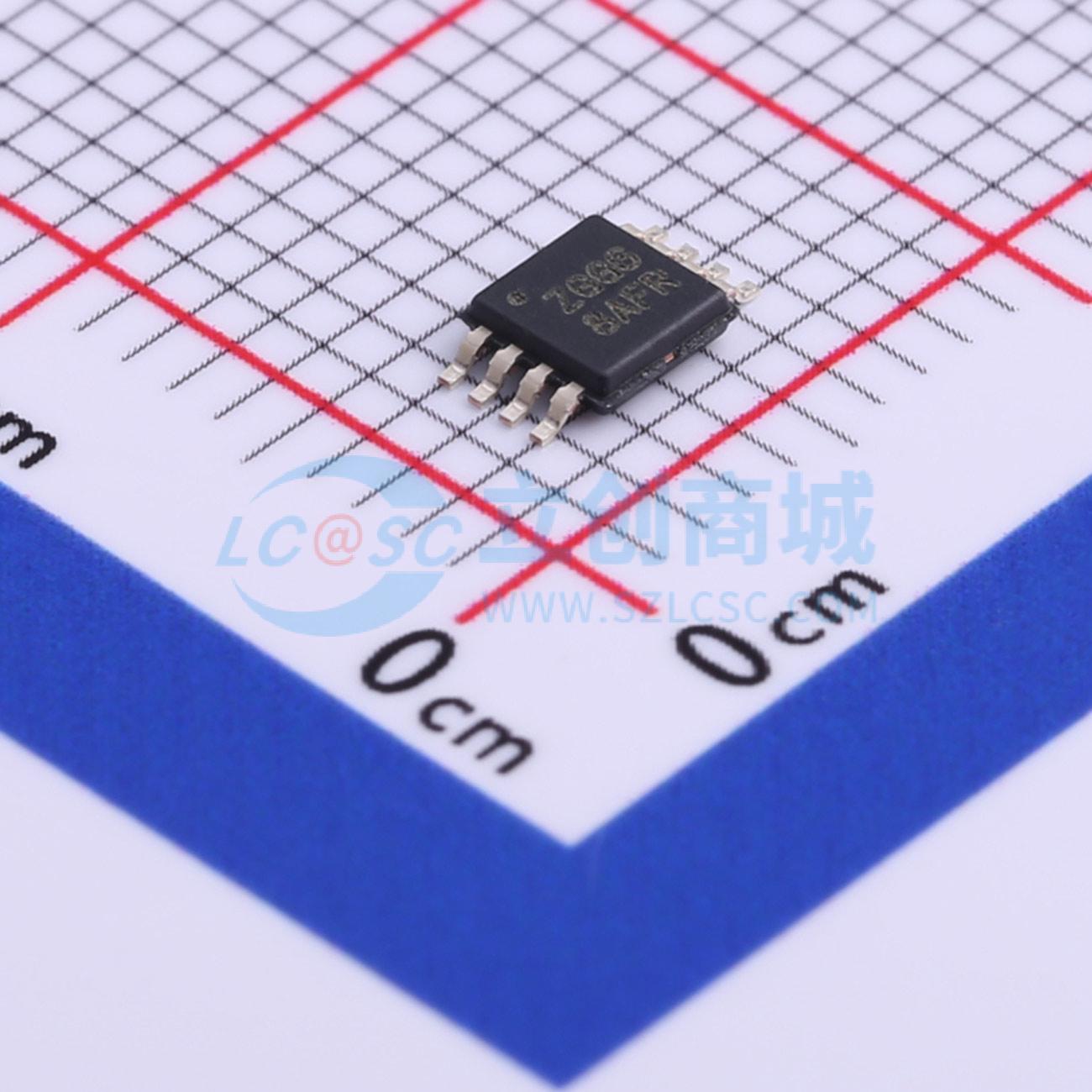

INA301A1QDGKRQ1

INA301-Q1 集成了一个高共模电流检测放大器和一个高速比较器，通过测量电流检测电阻或电流分流电阻两端的电压，并将该电压与设定的阈值进行比较，从而实现过流保护。该器件具有可调节的阈值范围，可通过单个外部限幅设置电阻进行设置。这款电流分流监测器可测量共模电压下的差分电压信号，共模电压范围为 0 V 至 36 V，且与电源电压无关。 漏极开路报警输出可配置为透明模式或锁存模式。在透明模式下，输出状态跟随输入状态；在锁存模式下，当锁存器复位时，报警输出清零。该器件的报警响应时间小于 1 μs，能够快速检测过流事件。 该器件采用 2.7 V 至 5.5 V 单电源供电，最大电源电流为 700 μA。其工作温度范围为 -40°C 至 +125°C，采用 8 引脚 VSSOP 封装。

• 符合汽车应用要求
• 通过 AEC-Q100 认证，结果如下：器件温度等级 1：环境工作温度 -40°C 至 +125°C；器件 HBM ESD 分类等级 2；器件 CDM ESD 分类等级 C6
• 宽共模输入范围：0 V 至 36 V
• 双输出：放大器输出和比较器输出
• 高精度放大器：
  • 失调电压：35 μV（最大值）
  • 失调电压漂移：0.5 μV/°C（最大值）
  • 增益误差：0.1%（最大值）
  • 增益误差漂移：10 ppm/°C
• 可选放大器增益：INA301A1-Q1：20 V/V；INA301A2-Q1：50 V/V；INA301A3-Q1：100 V/V
• 可通过单个电阻设置可编程报警阈值
• 总报警响应时间：1 μs
• 具有透明和锁存两种模式的漏极开路输出
• 封装：VSSOP-8

• 螺线管控制
• 低端电机监测
• 电子动力转向
• 电动座椅
• 电动车窗
• 车身控制模块
• 电子控制单元
• 过流保护电子保险丝
