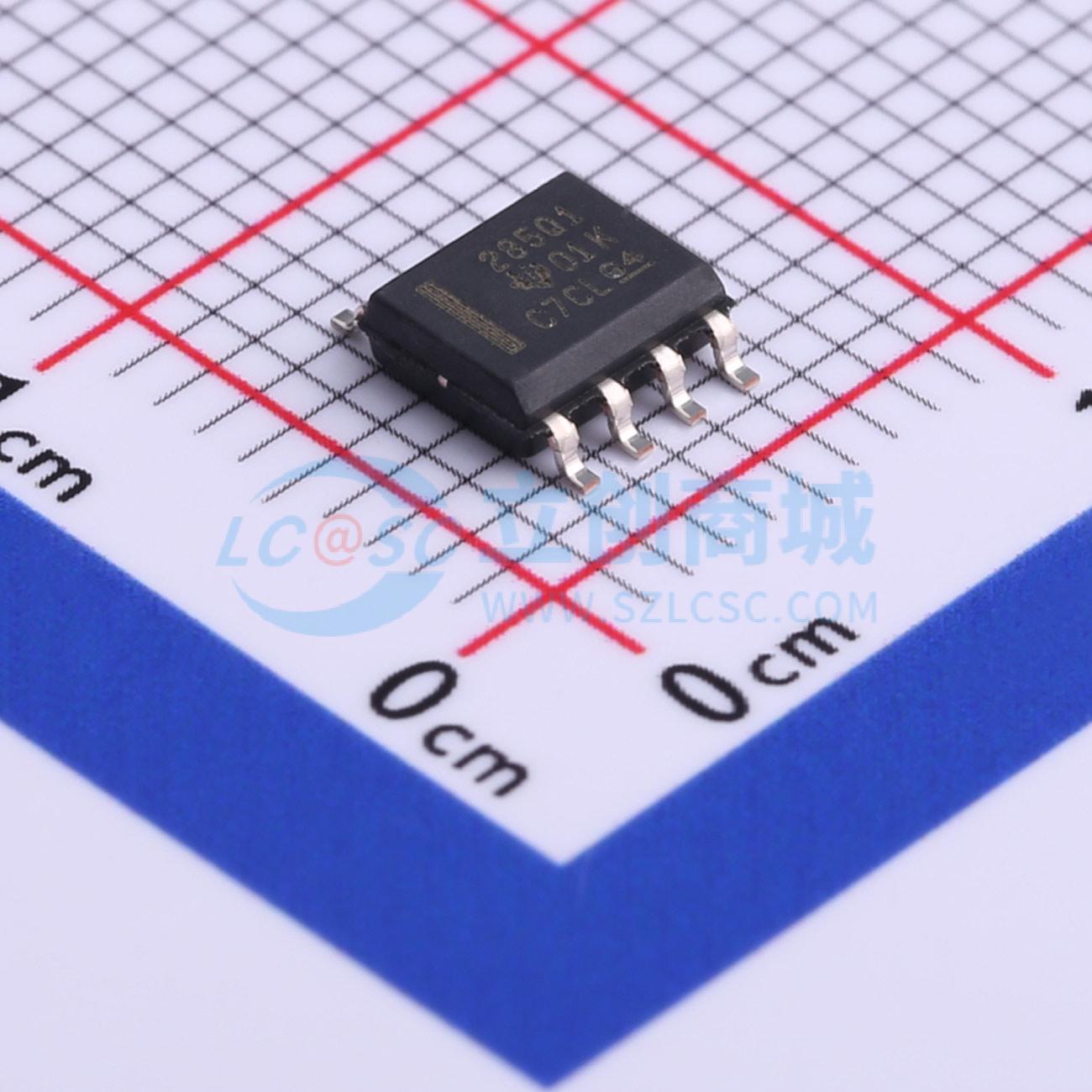

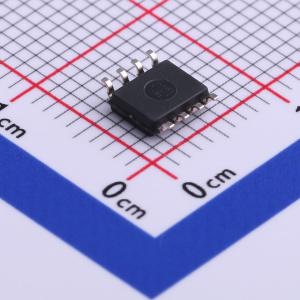

INA285AQDRQ1

描述: INA285-Q1 AEC-Q100、-14V 至 80V 双向电流检测放大器
品牌名称: TI(德州仪器)
商品型号: INA285AQDRQ1
商品编号: C553120
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

INA28x-Q1系列包括INA282-Q1、INA283-Q1、INA284-Q1、INA285-Q1和INA286-Q1器件。这些器件是电压输出型电流检测放大器，能够在-14 V至+80 V的共模电压下检测分流器上的压降，且与电源电压无关。零漂移架构的低失调特性使得分流器上的最大压降低至10 mV满量程时也能进行电流检测。这些电流检测放大器采用2.7 V至18 V单电源供电，最大电源电流为900 μA。这些器件的工作温度范围为-40°C至+125°C，提供SOIC-8和VSSOP-8封装。静态电流：900 μA（最大值）

商品特性

通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围-40°C至+125°C；器件HBM ESD分类等级H2；器件CDM ESD分类等级C5
宽共模范围：-14 V至+80 V
失调电压：±20 μV
共模抑制比：140 dB
精度：±1.4%增益误差（最大值）；0.3 μV/°C失调漂移；0.005%/°C增益漂移（最大值）
可选增益：
- 50 V/V：INA282-Q1
- 100 V/V：INA286-Q1
- 200 V/V：INA283-Q1
- 500 V/V：INA284-Q1
- 1000 V/V：INA285-Q1

应用领域

电动汽车（EV）和混合动力汽车（HEV）电池管理
电动汽车（EV）和混合动力汽车（HEV）充电器
电动助力转向（EPS）系统
车身控制模块
制动系统
电子稳定控制系统（ESC）

交货周期

订货1-3个工作日

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-14V~80V
	增益	1000V/V

	属性	参数值
	带宽	2kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃
