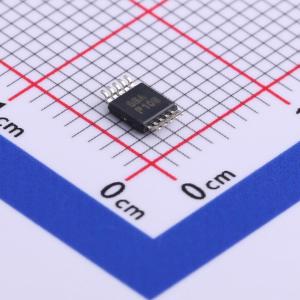

INA300AQDGSRQ1

INA300-Q1是一款高共模电流检测比较器，通过测量电流检测电阻或分流电阻两端的电压来检测过流情况。该器件可在0 V至36 V变化的共模电压下测量差分电压信号，且与电源电压无关。INA300-Q1器件具有可调节的阈值范围，可通过单个外部限幅电阻进行设置。可选的迟滞特性使比较器能够进行可调操作，以适应0 mV至250 mV的宽输入信号范围。

该器件的漏极开路报警输出可配置为两种工作模式：透明模式（输出状态跟随输入状态）或锁存模式（当锁存被清除时，报警输出被清除）。器件的响应时间可选择，最快可在10 μs内发出过流警报。

INA300-Q1器件采用2.7 V至5.5 V单电源供电，最大电源电流为135 μA。INA300-Q1器件的工作温度范围为-40°C至+125°C，采用VSSOP-10封装。

• 符合汽车应用要求
• 通过AEC-Q100认证，结果如下：
  • 器件温度等级1：环境工作温度范围为-40°C至+125°C
  • 器件HBM ESD分类等级2
  • 器件CDM ESD分类等级C6
• 宽共模范围：0 V至36 V
• 可选响应时间：
  • 10 μs、50 μs、100 μs
• 可编程阈值：
  • 使用单个电阻进行调节，可编程范围为0 mV至250 mV
• 精度：
  • 失调电压：±500 μV（最大值）
  • 失调电压漂移：0.5 μV/°C（最大值）
• 可选迟滞：
  • 2 mV、4 mV、8 mV
• 有源静态电流：135 μA（最大值）
• 可选禁用模式：
  • 禁用时静态电流：3.5 μA（最大值）
  • 禁用时输入偏置电流：500 nA（最大值）
• 具有锁存模式的漏极开路输出

• 车身控制模块
• 电机控制
• 阀门控制
• 中央控制模块
