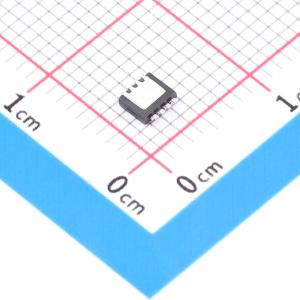

PSMN1R6-30MLHX
1个N沟道 耐压:30V 电流:160A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN1R6-30MLHX
- 商品编号
- C553232
- 商品封装
- SOT-1210
- 包装方式
- 编带
- 商品毛重
- 0.151912克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 160A | |
| 导通电阻(RDS(on)) | 1.9mΩ@10V | |
| 耗散功率(Pd) | 106W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 41nC@10V | |
| 输入电容(Ciss) | 3.554nF | |
| 反向传输电容(Crss) | 521pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
采用LFPAK33封装的逻辑电平栅极驱动N沟道增强型MOSFET。 NextPowerS3技术可实现低导通电阻（RDSon）、低漏电流（IDSS）和高效率。额定电流为160 A，针对直流负载开关和热插拔应用进行了优化。
商品特性
- 针对低导通电阻(RDSon)进行优化
- 在25°C时漏电流低于1 μA
- 低尖峰和振铃,适用于低电磁干扰(EMI)设计
- 针对4.5 V栅极驱动进行优化
- 额定电流160 A
- 采用高可靠性铜夹键合和焊片连接的LFPAK33封装
- 可在175°C环境下工作
- 外露引脚便于进行目视焊接检查
应用领域
- 直流开关/负载开关
- USB-PD和快速充电
- 电池保护
- 或门和热插拔
- 交直流和直流-直流应用中的同步整流器
- 有刷和无刷直流(BLDC)电机控制
