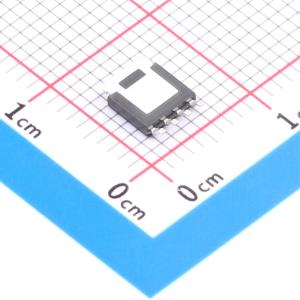

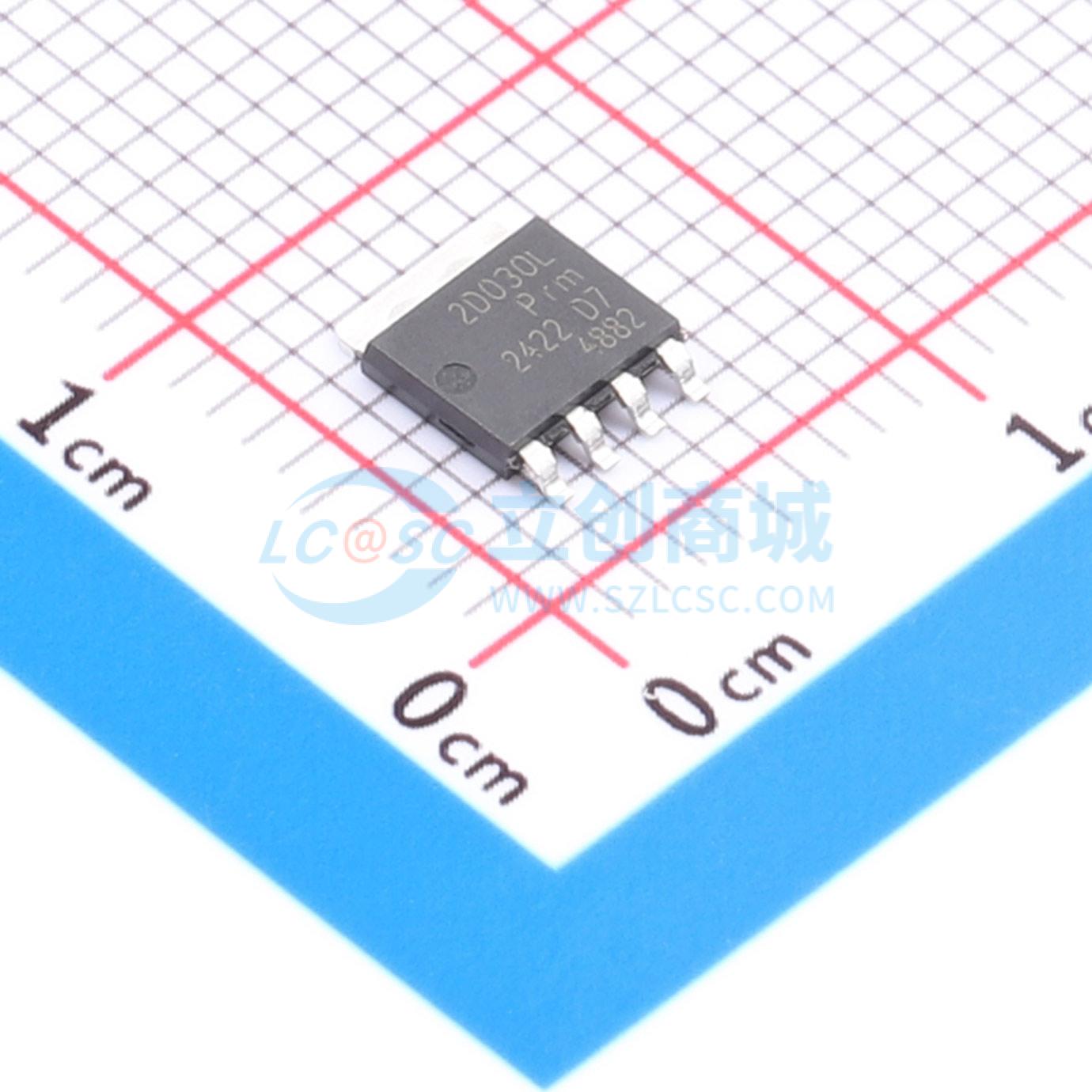

温馨提醒：图片仅供参考，商品以实物为准

PSMN2R0-30YLDX

1个N沟道耐压:30V 电流:100A

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: Nexperia(安世)
商品型号: PSMN2R0-30YLDX
商品编号: C553246
商品封装: SOT-669
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

采用LFPAK56封装的逻辑电平栅极驱动N沟道增强型MOSFET。恩智浦（NXP）采用独特的“肖特基增强（SchottkyPlus）”技术的NextPowerS3系列产品，可实现高效率、低尖峰性能，通常与集成肖特基或类肖特基二极管的MOSFET相关，但不会出现高漏电流问题。NextPowerS3特别适用于高开关频率下的高效应用。

商品特性

极低的QG、QGD和QOSS,可实现高系统效率,尤其在较高开关频率下
具有软恢复功能的超快开关;s因子 > 1
低尖峰和振铃,适用于低电磁干扰(EMI)设计
独特的“肖特基增强(SchottkyPlus)”技术;在25°C时,具有类肖特基性能,漏电流 < 1 μA
针对4.5 V栅极驱动进行优化
低寄生电感和电阻
采用高可靠性夹片键合和焊料芯片贴装的Power SO8封装;无胶水、无引线键合,可在175°C环境下工作
可进行波峰焊接;外露引脚便于进行最佳目视焊接检查

应用领域

服务器和电信设备的板载直流-直流解决方案
电信应用中的次级侧同步整流
电压调节模块(VRM)
负载点(POL)模块
V-core、ASIC、DDR、GPU、VGA和系统组件的电源供应
有刷和无刷电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	30V
	连续漏极电流(Id)	100A
	导通电阻(RDS(on))	-
	耗散功率(Pd)	142W

	属性	参数值
	阈值电压(Vgs(th))	1.7V
	栅极电荷量(Qg)	46nC@10V
	输入电容(Ciss)	4.157nF
	反向传输电容(Crss)	453pF
	工作温度	-55℃~+175℃
