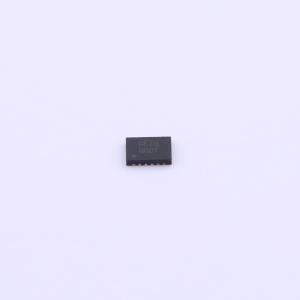

温馨提醒：图片仅供参考，商品以实物为准

AW8697FCR

具备F0检测与跟踪功能的10.5V快速启动LRA触觉驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该器件是一款高压 H 桥单芯片线性谐振致动器（LRA）触觉驱动器，具备 LRA 谐振频率检测与跟踪功能，集成了升压转换器和波形存储器，支持实时播放和硬件引脚触发播放。最大驱动电压高达 10.5V，典型启动时间为 1.2ms，使其成为快速响应的理想触觉驱动器。
品牌名称: AWINIC(艾为)
商品型号: AW8697FCR
商品编号: C5125864
商品封装: FCQFN-20L(2x3)
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	工作电压	3V~5.5V
	特性	欠压保护(UVP)；短路保护(SCP)；过热保护(OPT)；过压保护(OVP)

商品概述

该器件是一款高压H桥单芯片LRA触觉驱动器，具备LRA谐振频率检测与跟踪功能，集成了升压转换器和波形存储器，支持实时播放和硬件引脚触发播放。最大驱动电压高达10.5V，典型启动时间为1.2ms，使其成为快速响应触觉驱动的理想选择。该器件支持软件控制的LRA谐振频率（F0）检测，可检测LRA交付给客户后的实际F0，或LRA安装在手机后的实际F0。该器件支持基于LRA反电动势的LRA谐振频率跟踪，可自动跟踪并生成LRA谐振频率。该器件支持基于电阻测量的LRA故障诊断。该器件支持长波形的实时播放，支持软件触发和硬件触发，以满足不同应用需求。该器件集成了一个高效升压转换器，为H桥驱动器供电。输出电压、最大电流限制和最大升压电流均可配置。该器件具备可配置的自动切换到待机模式功能，可降低静态功耗。专用中断输出引脚可实时检测FIFO状态和芯片的错误状态。该器件提供短路保护、过温保护和欠压保护功能。该器件的通用设置通过I2C总线接口进行通信，其I2C地址可配置。该器件采用FCQFN 3mm x 2mm x 0.55mm -20L封装。

商品特性

1MHz I2C总线控制（地址：0x5A/0x5B）
LRA谐振频率检测与跟踪选项
基于电阻驱动补偿的LRA故障诊断
过电池放电保护
集成8KB内部波形存储器
高达4KB可配置FIFO接口
灵活的播放模式：实时播放、内存播放、硬件触发播放和连续播放
1.2ms快速启动时间
支持≥8Ω LRA
多达3个硬件引脚触发输入
专用中断输出引脚
高压H桥驱动器
集成升压输出电压高达10.5V
支持自动切换到待机模式
待机电流：8μA
关断电流：0.2μA
3V至5.5V电源电压范围
短路保护、过温保护、欠压保护
FCQFN 3mm x 2mm x 0.55mm -20L封装

应用领域

手机
平板电脑
可穿戴设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	工作温度	-40℃~+85℃
	输入高电平(VIH)	1.3V
	输入低电平(VIL)	500mV
	静态电流(Iq)	10.2mA
