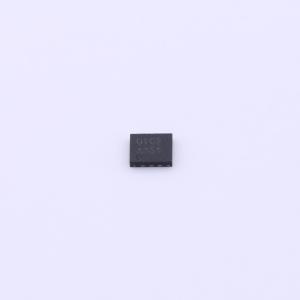

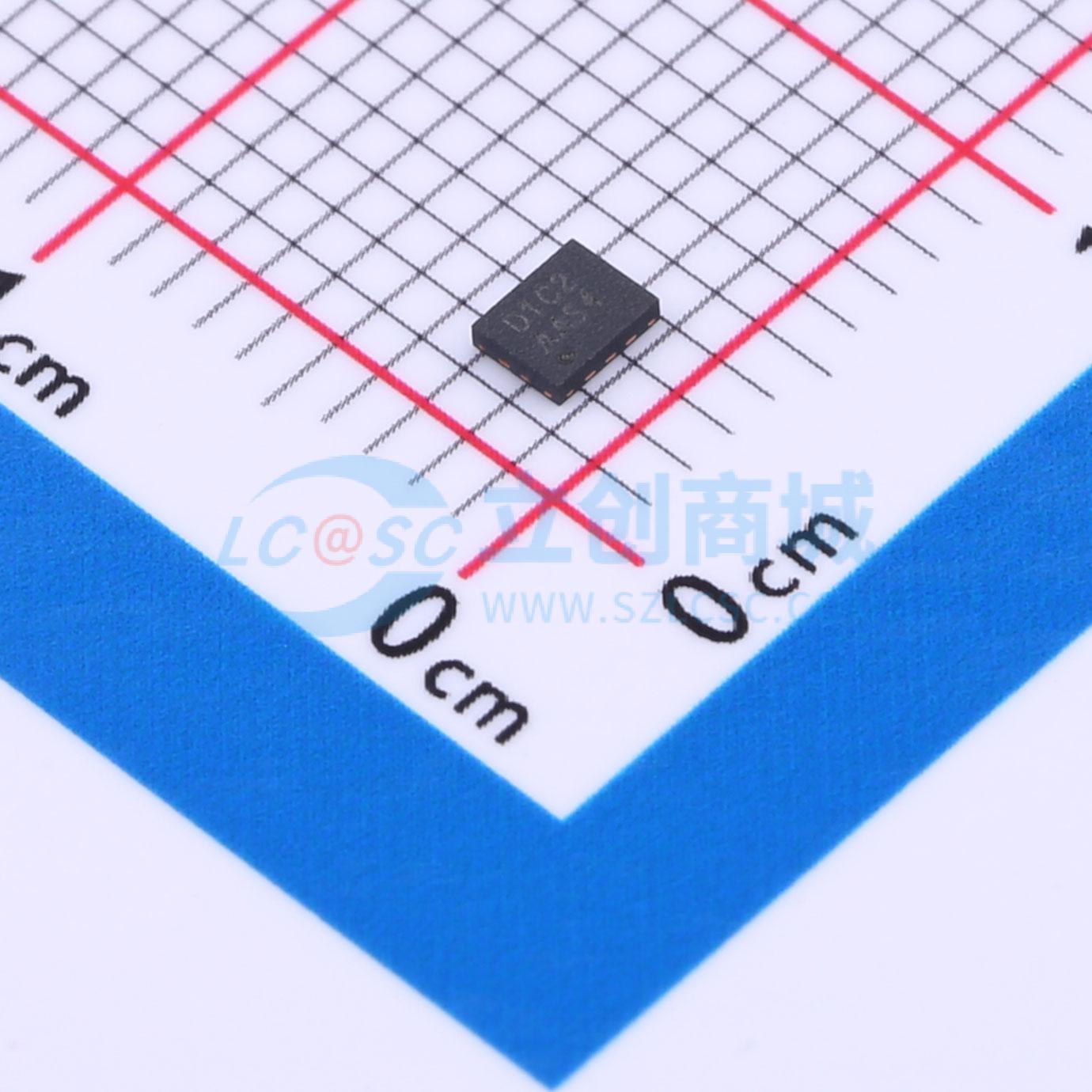

AW87389FCR

自适应差分输出电荷泵，高效、低噪声、大音量，TLTR-AGC 5th智能K类音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款新型高效、低噪声、恒定大音量的第5代智能K音频放大器，旨在改善音乐输出动态范围，提升整体音质。集成专有三级三速率AGC音频算法，有效消除音乐噪声，提高音质和音量。集成效率高达90%的自适应DO电荷泵技术，显著改善音乐输出的动态范围和音频系统的功耗。
品牌名称: AWINIC(艾为)
商品型号: AW87389FCR
商品编号: C5125862
商品封装: FCQFN-16L(2x2.5)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

是一款新型高效、低噪声、恒定大音量的第5代智能K音频放大器，旨在改善音乐输出动态范围，提升整体音质。集成专有三级三速率AGC音频算法，有效消除音乐噪声，提高音质和音量。集成效率高达90%的自适应DO电荷泵技术，显著改善音乐输出的动态范围和音频系统的功耗。在扬声器模式下，本底噪声低至38μV，具有102dB的高信噪比（SNR）。超低失真率0.02%和独特的三级三速率AGC技术带来高品质音乐享受。支持扬声器和高功率接收器立体声应用；支持扬声器和接收器二合一应用，可选AB/D类接收器，超低噪声为9.5μV。通过I²C接口控制内部寄存器，寄存器参数包括输出电压、功率放大器增益、三级三速率AGC参数等。内置过流保护、过温保护和短路保护功能，有效保护芯片。采用FCQFN 2.5mmX2.0mmX0.55mm - 16L封装。

商品特性

三级三速率AGC算法：增强低音，改善动态范围，增加音量，消除噪音，及时有效保护扬声器
自适应DO电荷泵技术
低静态电流：6mA@3.6V
整体效率高达83%
输出功率：3.1W@8Ω，3.5W@6Ω
低噪声：0.5μV
低THD + N：0.02%
支持高功率接收器立体声应用
支持AB/D扬声器，AB/D接收器二合一应用
支持1.8V I²C控制
过流保护、过温保护和短路保护
超强TDD噪声抑制
出色的爆音抑制
高PSRR：90dB（217Hz）
FCQFN 2.5mmX2.0mmX0.55mm - 16L封装

应用领域

智能手机
平板电脑
触觉反馈

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放；D类功放
	工作电压	3V~5.5V
	总谐波失真+噪声(THD+N)	0.02%
	静态电流(Iq)	6mA

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	102dB
	输入类型	单端
	电源纹波抑制比(PSRR)	82dB
	效率	83%；80%
