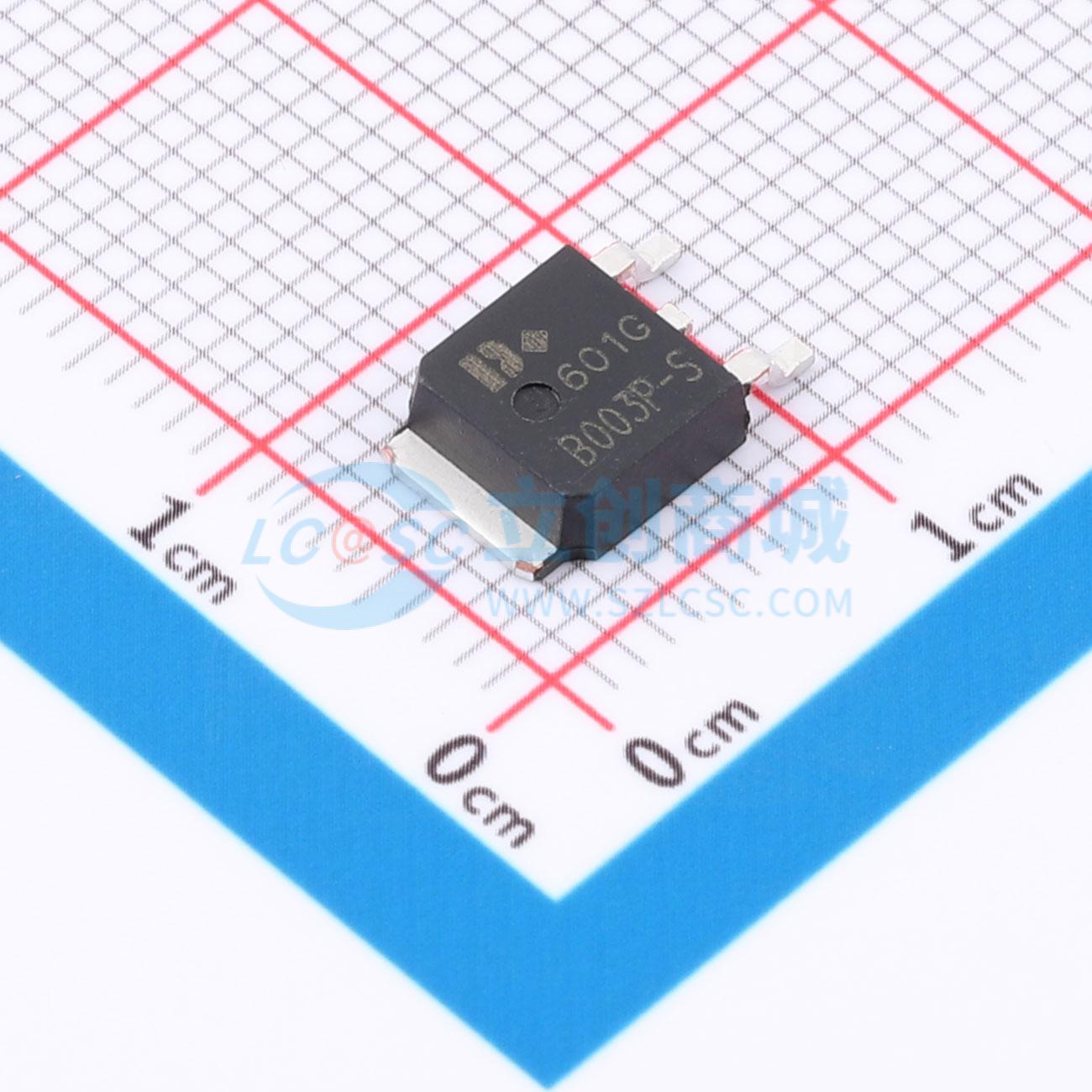

DB003PG-S
P沟道 20V 120A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- P管/20V/120A/3.5MΩ/(典型2.9MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DB003PG-S
- 商品编号
- C53281960
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 2.9mΩ@10V | |
| 耗散功率(Pd) | 38W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 99nC@10V | |
| 输入电容(Ciss) | 14.999nF | |
| 反向传输电容(Crss) | 1.067nF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 1.599nF |
商品概述
该P沟道MOSFET采用先进的沟槽技术和设计，以提供优异的RDS(on)和低栅极电荷。它适用于广泛的应用领域。
商品特性
- VDS = -20V, ID = -120A, RDS(ON) < 3mΩ @ VGS = -4.5V
- 低栅极电荷。
- 提供环保型器件。
- 采用先进的高单元密度沟槽技术，实现超低RDS(ON)。
- 优异的封装，散热性能良好。
