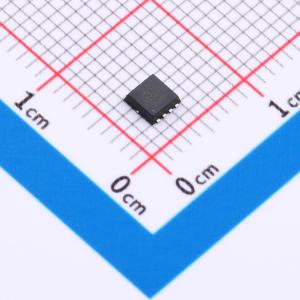

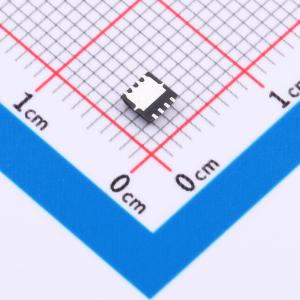

温馨提醒：图片仅供参考，商品以实物为准
DMN3009SFG-13-HXY
DMN3009SFG-13-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET具有70A的连续漏极电流（ID）和30V的漏源击穿电压（VDSS），导通电阻（RDS(ON)）为3.5毫欧。低导通电阻有助于在高电流工作条件下显著降低功率损耗，提升系统效率。其电气特性适用于需要高效能开关操作的场合，例如电源转换模块、电池管理系统及各类高频率开关电路。器件在导通与关断状态间的切换响应迅速，适合对动态性能和热稳定性有明确要求的应用环境。
- 商品型号
- DMN3009SFG-13-HXY
- 商品编号
- C53263203
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 3.5mΩ@10V | |
| 耗散功率(Pd) | 46W | |
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 20nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.088nF | |
| 反向传输电容(Crss) | 209pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 277pF | |
| 栅极电压(Vgs) | ±20V |
