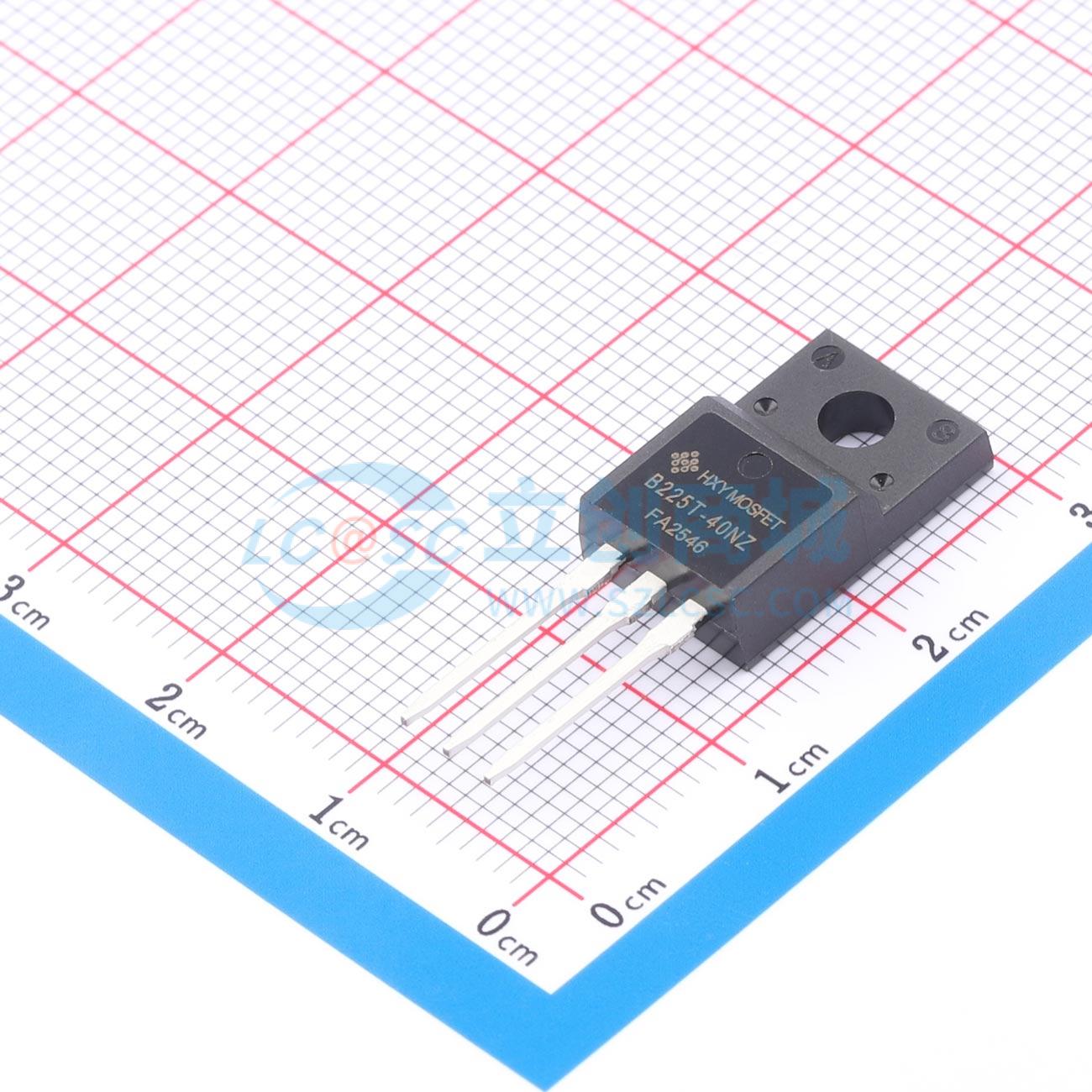

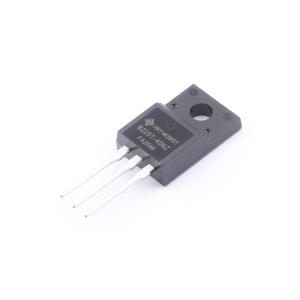

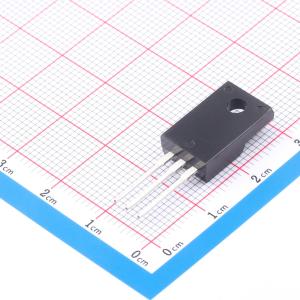

温馨提醒：图片仅供参考，商品以实物为准
RB225T-40NZC9-HXY
肖特基整流二极管，低功耗、高效率、高浪涌能力，适用于低压高频逆变器、续流和极性保护应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该肖特基二极管采用1对共阴极配置，额定正向电流为30A，最大反向电压为45V。其正向压降典型值为0.65V，在导通状态下具有较低的功耗；反向漏电流为100μA，表现出良好的阻断特性。器件可承受高达200A的非重复峰值正向浪涌电流，适用于对效率和热性能要求较高的整流与续流场合，常见于开关电源、电源适配器及各类高频电路中，能有效提升系统整体能效与可靠性。
- 商品型号
- RB225T-40NZC9-HXY
- 商品编号
- C53262832
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 650mV@15A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 100uA@45V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品特性
- 低功耗损耗，高效率。
- 高浪涌能力。
- 适用于低电压、高频逆变器、续流和极性保护应用。
- 金属硅结，多数载流子传导。
- 高电流能力，低正向压降。
- 采用保护环实现过压保护。
- TO-220F (ITO-220AB-3) 引脚连接。
- 绝对最大额定值 (Tc = 25℃)。
