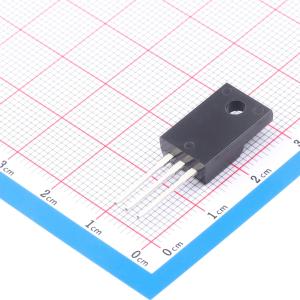

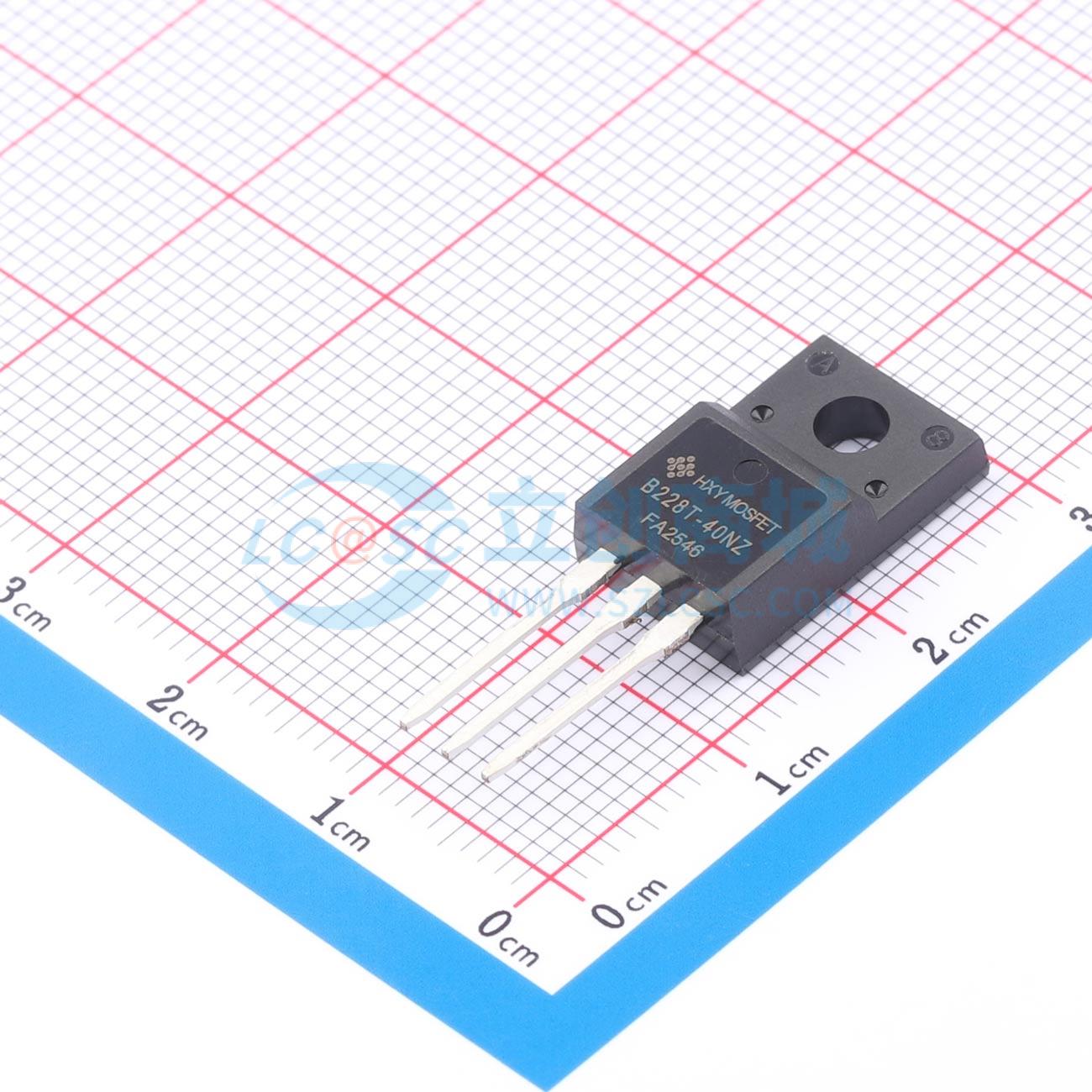

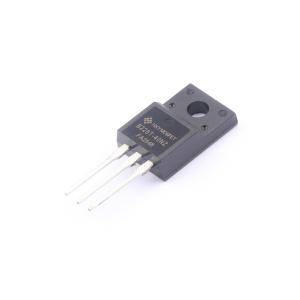

RB228T-40NZC9-HXY
肖特基整流二极管，低功耗、高效率、高浪涌能力，适用于低压高频逆变器、续流和极性保护应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该肖特基二极管采用1对共阴极结构，额定正向电流为30A，最大反向电压为45V。其正向压降为0.65V，有助于降低导通损耗；在反向偏置条件下，漏电流为100μA，具备良好的阻断能力。器件可承受高达200A的非重复峰值正向浪涌电流，适用于高频整流、电源转换及续流保护等电路场合，能有效支持高效率、低热耗的系统运行。
- 商品型号
- RB228T-40NZC9-HXY
- 商品编号
- C53262833
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 650mV@15A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 30A | |
| 反向电流(Ir) | 100uA@45V | |
| 工作结温范围 | -55℃~+175℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品特性
- 低功耗，高效率
- 高浪涌能力
- 金属硅结，多数载流子传导
- 高电流能力，低正向压降
- 具有过压保护的保护环
