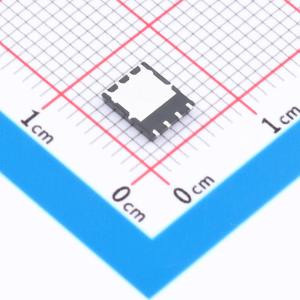

CSD18531Q5AT-HXY
N-SGT增强型MOSFET，具备低导通电阻、低栅极电荷、快速开关和出色雪崩特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具有100A的连续漏极电流（ID）和60V的漏源击穿电压（VDSS），导通电阻（RDS(ON)）低至3.7mΩ。其极低的导通电阻有助于显著降低导通状态下的功率损耗，提升整体能效。适用于高电流、高频率的开关电路，如电源转换系统、电机驱动模块及大功率电子负载等场景，在持续大电流工作条件下仍能保持良好的热稳定性和可靠性。
- 商品型号
- CSD18531Q5AT-HXY
- 商品编号
- C53262851
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 3.7mΩ@10V | |
| 耗散功率(Pd) | 73.5W | |
| 阈值电压(Vgs(th)) | 2.9V | |
| 栅极电荷量(Qg) | 28.5nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.673nF | |
| 反向传输电容(Crss) | 46.8pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 773pF | |
| 栅极电压(Vgs) | ±20V |
