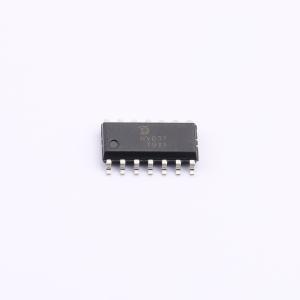

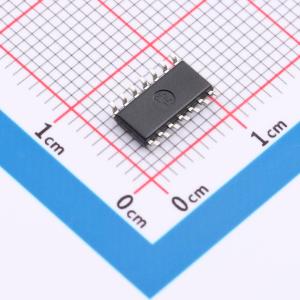

温馨提醒：图片仅供参考，商品以实物为准

SN65HVD37DR-TUDI

低功耗、3.3V供电全双工RS-485驱动器/接收器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: SN65HVD37DR-TUDI
商品编号: C53200377
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	-
	通讯模式	全双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式

商品概述

SN65HVD37 集成了一个坚固的差分驱动器和一个具有高抗噪性的接收器，以满足严苛工业应用的需求。驱动器的输出和接收器的差分输入是独立的引脚，从而构成了一个用于全双工（四线制）通信的总线端口。驱动器和接收器可独立使能，并具有宽共模电压范围，使得该器件适用于长电缆运行的多点应用。SN65HVD37 的额定工作温度范围为 -40℃ 至 85℃。

商品特性

低电流待机模式
典型工作静态电流值
高接收器迟滞，避免噪声干扰
1/8单位负载（总线最多可连接256个节点）
总线引脚具备超过 15kV HBM 的 ESD 保护
优化的驱动器输出压摆率，支持高达 15 Mbps 的信号传输速率
针对热插拔应用，具备无波形失真的上电和掉电保护
5V 容限逻辑输入
故障安全总线空闲、开路和短路保护
驱动器限流和热关断
完全符合所有 TIA-485-A 规范

应用领域

电信设备
工业自动化
过程自动化
楼宇自动化
销售点终端

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	15Mbps
