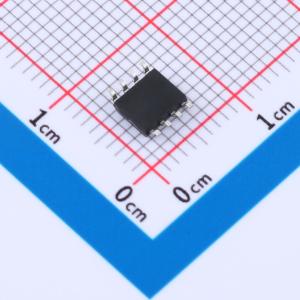

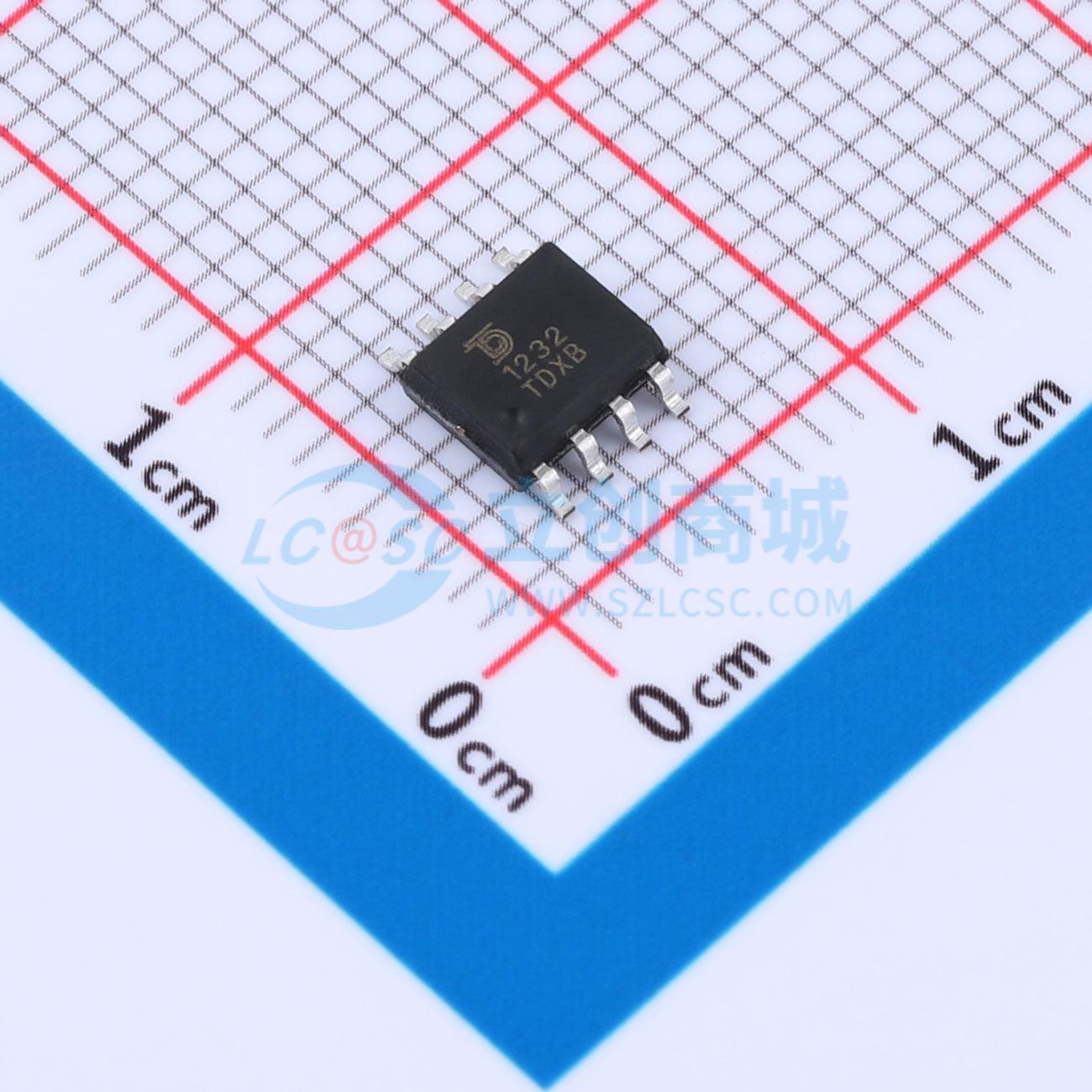

LTC1232CS8-TUDI

微处理器监控电路，具备电源监控、看门狗定时和外部复位功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 监控和复位芯片
品牌名称: Tudi(钍地半导体)
商品型号: LTC1232CS8-TUDI
商品编号: C53200394
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1335克(g)

商品参数

商品概述

LTC1232为微处理器系统提供电源监控、看门狗定时和外部复位功能。其内部精密的电压基准和比较器电路可监控电源线路。当检测到超出容差范围的情况时，复位输出被强制置为有效状态。即使VCC低至1V，RST输出也能保证保持逻辑低电平。该器件包含一个内部看门狗定时器，如果在预设的超时期限之前STROBE输入未被强制拉低，看门狗定时器将强制复位输出进入有效状态。看门狗定时可设置为在典型超时期限为150ms、600ms或1.2秒时工作。LTC1232执行按钮复位控制功能，并对按钮输入进行消抖处理，保证最小复位脉冲宽度为250ms。

商品特性

保证在VCC = 1V时复位有效
8引脚SO塑料封装
最大电源电流为2.0mA
4.62V/4.37V精密电压监控
电源正常/复位延时：600ms
外部元件数量最少

应用领域

关键微处理器电源监控
智能仪器
计算机与控制器
汽车系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	4.5V~5.5V
	复位有效电平	低电平有效；高电平有效

	属性	参数值
	阈值电压	4.37V；4.62V
	受监控电压数	1
	复位超时	1.2s
	工作温度	0℃~+70℃
