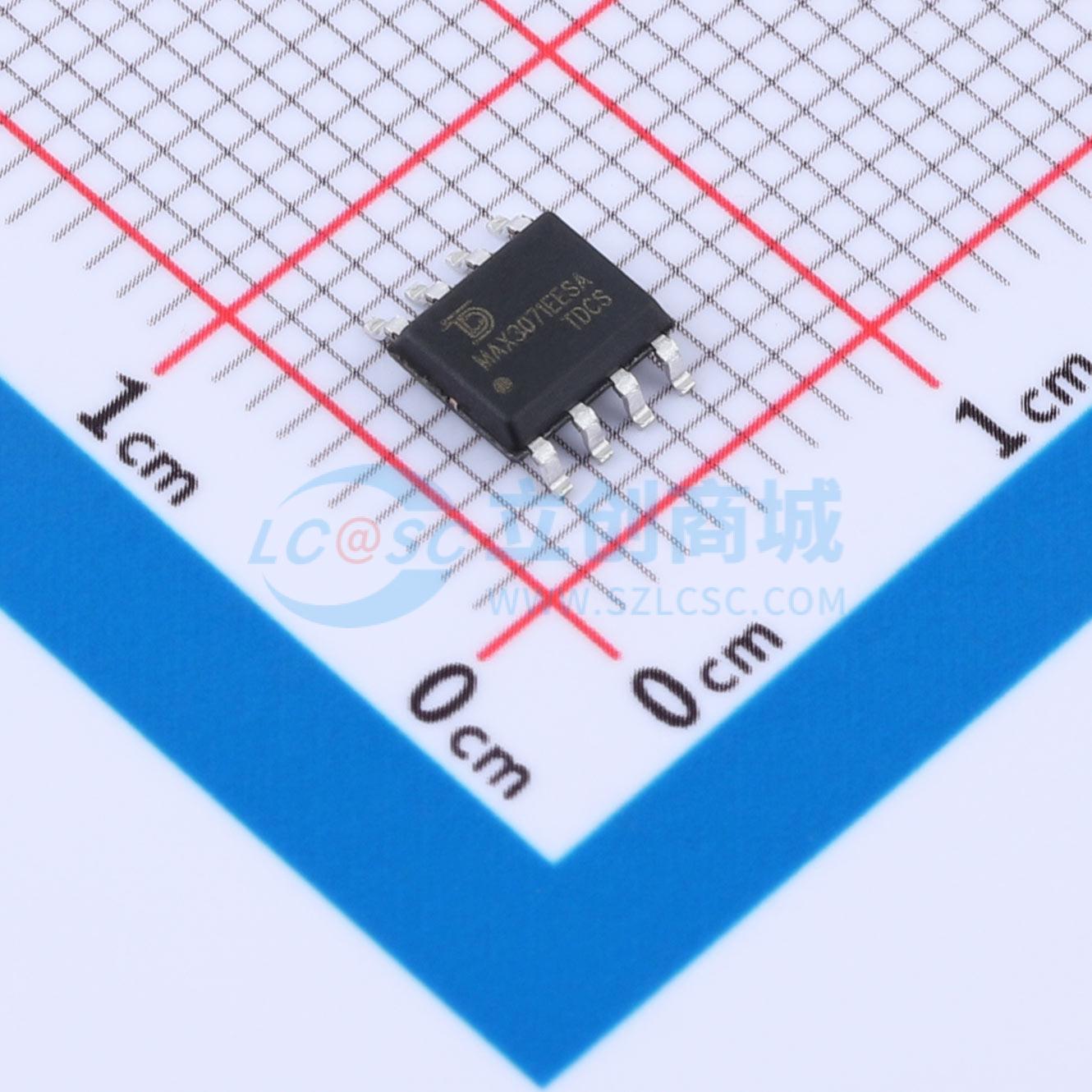

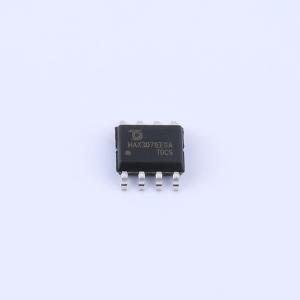

温馨提醒：图片仅供参考，商品以实物为准

MAX3071EESA-TUDI

具备ESD保护、故障安全和热插拔功能的RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3071EESA-TUDI
商品编号: C53200401
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1335克(g)

商品参数

商品概述

MAX3071E是一款适用于3.3V供电、具备±15kV ESD保护的RS-485/RS-422收发器，集成一个驱动器和一个接收器。该器件包含保护电路，确保当接收器输入端开路或短路时，其输出保持逻辑高电平。如果终端匹配总线上的所有驱动器均被禁用（高阻态），接收器输出也为逻辑高电平。器件具备即插即用功能，可消除上电或热插拔过程中总线上的杂散跳变。MAX3071E驱动器具有更短的上升时间，支持高达250kbps的数据速率，设计用于全双工通信。所有器件的接收器输入阻抗为1/8单位负载，允许最多256个驱动器并联在同一总线上。

商品特性

具备稳健的性能保护
I/O引脚具备±15kV人体模型ESD保护
真正的故障安全接收器，保持与EIA/TIA-485标准的兼容性
增强的速率限制功能，确保无误码数据传输
DE和RE输入支持热插拔结构
灵活的设计特性
允许总线上最多连接256个收发器
提供行业标准的SO和DIP封装选项

应用领域

照明系统
工业控制
电信
安全系统
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V
	数据速率	250Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	240uA
	通讯模式	全双工
	功能特性	热插拔保护；过流保护
