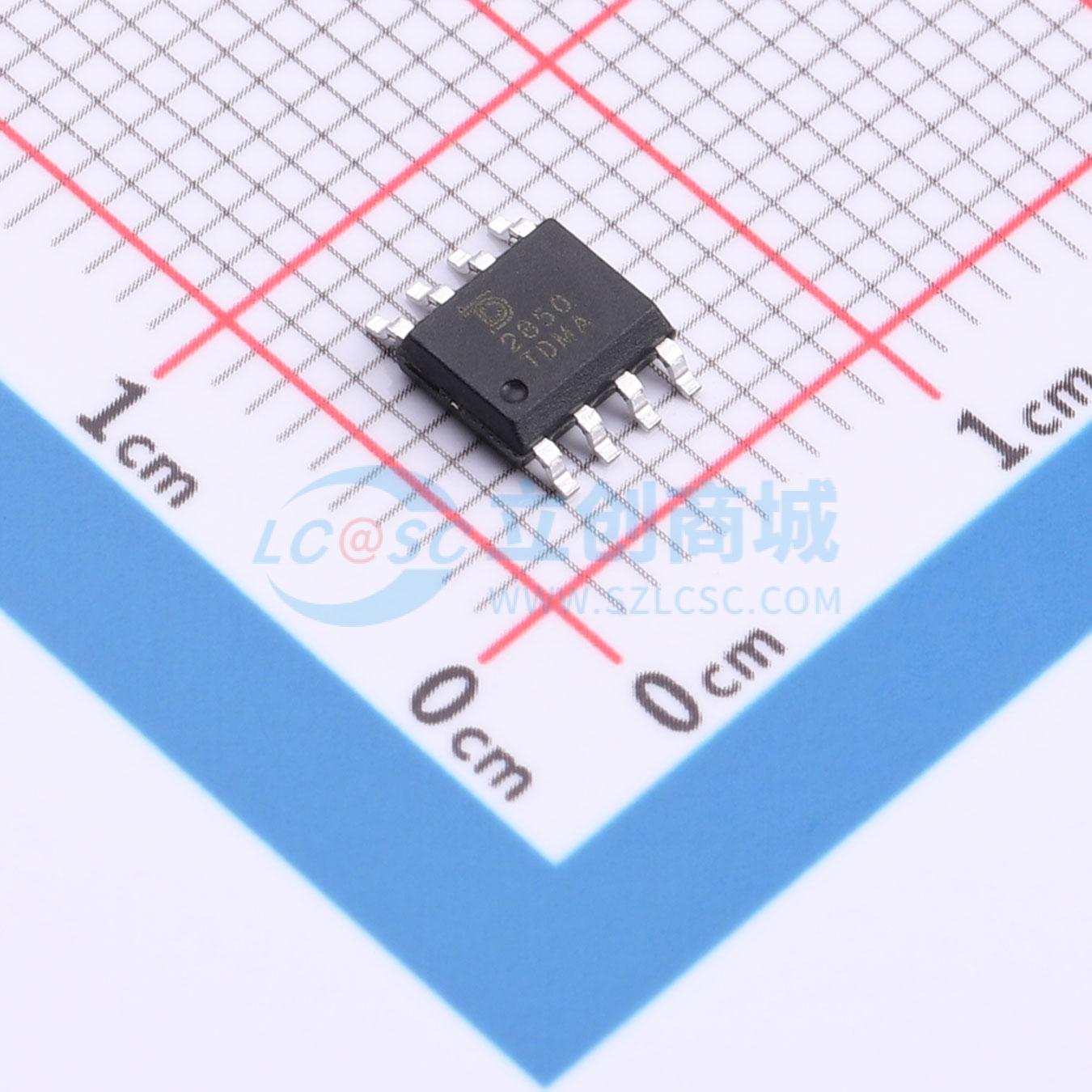

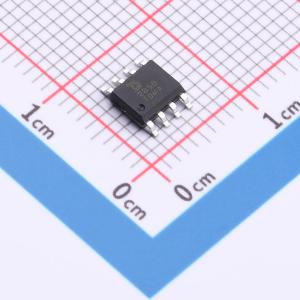

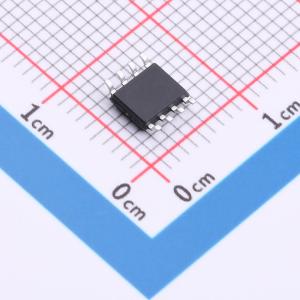

LTC2850CS8-TUDI

低功耗RS485/RS422收发器，支持256节点，具备故障安全功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: LTC2850CS8-TUDI
商品编号: C53200419
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.138克(g)

商品参数

商品概述

该器件是一款低功耗、15Mbps的RS485/RS422收发器，采用3.3V电源供电。接收器支持八分之一单位负载，允许每条总线上最多连接256个节点，并具备故障安全特性，确保在输入开路或短路条件下输出高电平状态。当器件被禁用或断电时，驱动器在整个共模范围内保持高输出阻抗。通过所有输出的电流限制和热关断功能，可防止因总线争用或故障导致的过度功耗。增强的ESD保护使器件能够承受收发器接口引脚上高达±15kV（人体模型）的电压而不会触发或损坏。

商品特性

3.3V电源电压
最高数据速率15Mbps
高达±15kV HBM防护，防止损坏或闩锁
输入阻抗支持256个节点
工作温度高达125℃
在整个共模范围内保证故障安全接收器操作
驱动器电流限制和热关断
延迟微功耗关断
无故障上电/断电驱动器输出
低工作电流
兼容TIA/EIA-485-规范

应用领域

低功耗RS485/RS422收发器
电平转换器
背板收发器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V
	数据速率	15Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	-
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护
