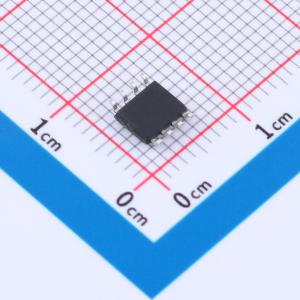

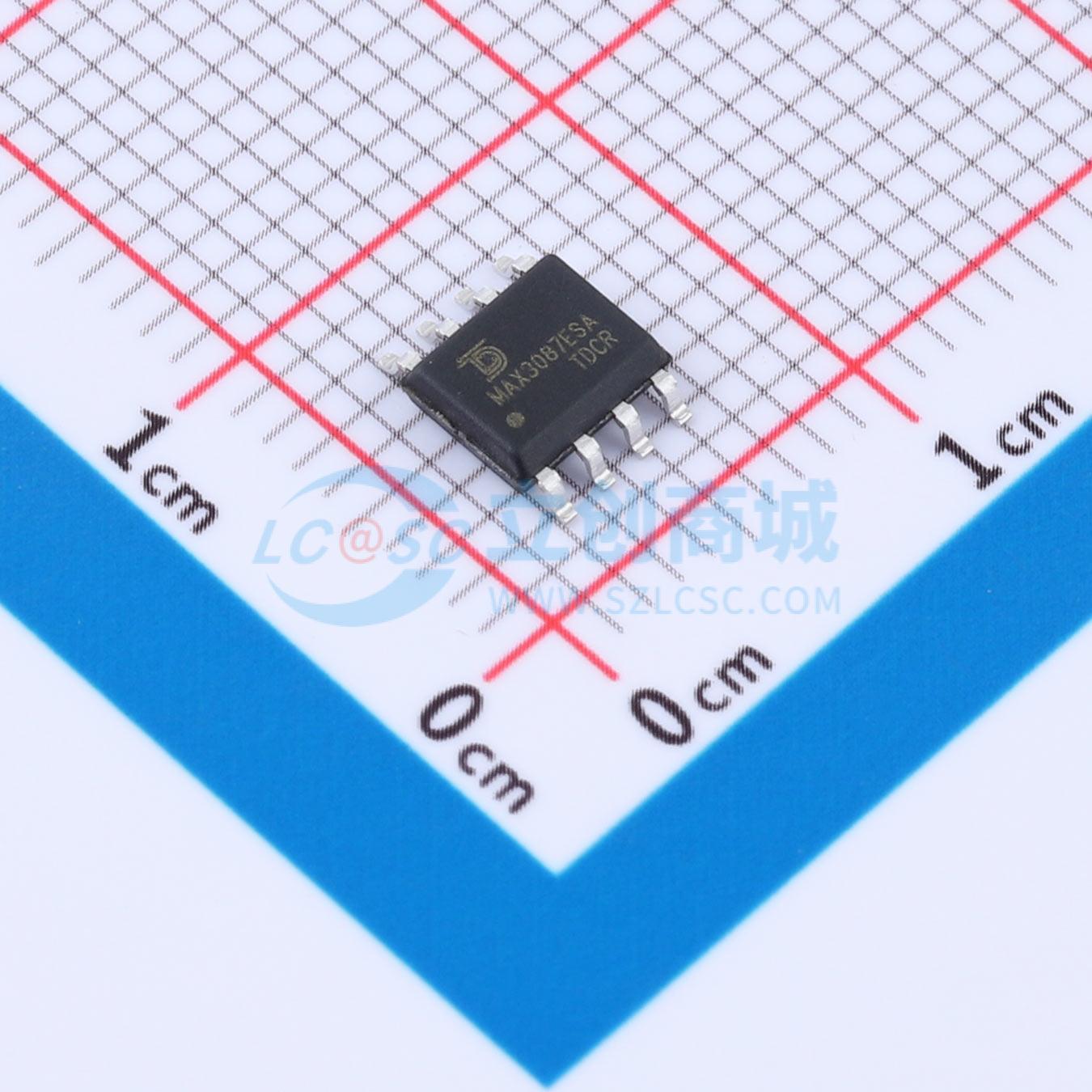

温馨提醒：图片仅供参考，商品以实物为准

MAX3087ESA-TUDI

用于RS-485/RS-422通信的高速全双工收发器，具备故障保护、过压保护和过流保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3087ESA-TUDI
商品编号: C53200436
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1335克(g)

商品参数

商品概述

MAX3087高速收发器专为RS-485/RS-422通信设计，包含一个驱动器和一个接收器。该器件保证当接收器输入开路或短路时，其输出为逻辑高电平。这意味着如果终端总线上所有驱动器均被禁用（高阻态），接收器输出将为逻辑高电平。MAX3087具有降低的驱动器压摆率，以最小化电磁干扰并减少因电缆端接不当引起的信号反射，从而实现高达10Mbps的无差错数据传输。这些收发器在空闲或驱动器禁用时通常消耗低功耗电流。所有器件具有1/8单位负载的输入阻抗，允许在一条总线上最多连接256个收发器。MAX3087设计用于全双工通信。

商品特性

单电源供电，工作电压范围4.5V~5.5V
接收器在总线开路、短路或端接时具有失效安全功能
1/8单位负载，允许总线上最多连接256个收发器
RS-485引脚具备强大的ESD保护能力：±15kV空气放电，±8kV接触放电，±15kV人体模型
驱动器压摆率可控
控制引脚具备热插拔干扰保护
驱动器短路时具备热关断、电流限制和过载保护功能

应用领域

RS-422/RS-485通信
电平转换器
对电磁干扰敏感应用中的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	10Mbps

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+85℃
	静态电流	240uA
	通讯模式	全双工
	功能特性	热插拔保护；热关断保护；过流保护
