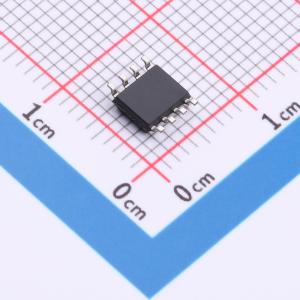

温馨提醒：图片仅供参考，商品以实物为准

MAX3085EESA-TUDI

带ESD保护的高速RS-485/RS-422通信收发器，具备故障安全功能和增强的压摆率限制

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3085EESA-TUDI
商品编号: C53200446
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1385克(g)

商品参数

商品概述

MAX3085E是一款具有±15kV ESD保护功能的高速RS-485/RS-422通信收发器，内部包含一个驱动器和一个接收器。该器件保证当接收器输入开路或短路时，其输出为逻辑高电平。这意味着，如果终端总线上的驱动器被禁用（高阻态），接收器输出将为逻辑高电平。MAX3085E提供更高的驱动器输出压摆率限制，支持高达500kbps的数据速率。所有驱动器输出和接收器输入均采用人体模型提供±15kV保护。这些收发器在无负载或驱动器禁用时，通常向终端总线注入低功耗电流。所有器件的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个收发器。MAX3085E适用于半双工通信。

商品特性

RS-485 I/O引脚提供±15kV人体模型ESD保护
低电流关断模式
总线最多允许连接256个收发器
真正的故障安全接收器，保持与TIA/EIA-485的兼容性
增强型压摆率限制，有助于实现无误数据传输

应用领域

RS-422/RS-485通信
电平转换器
用于EMI敏感应用的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	7V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	-
	通讯模式	半双工
	功能特性	Tx/Rx启用；热关断保护；使能关断；低功耗模式
