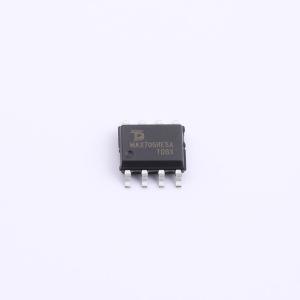

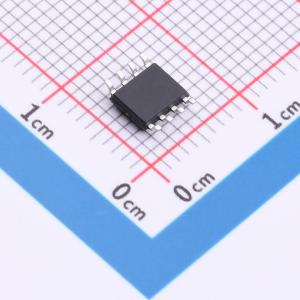

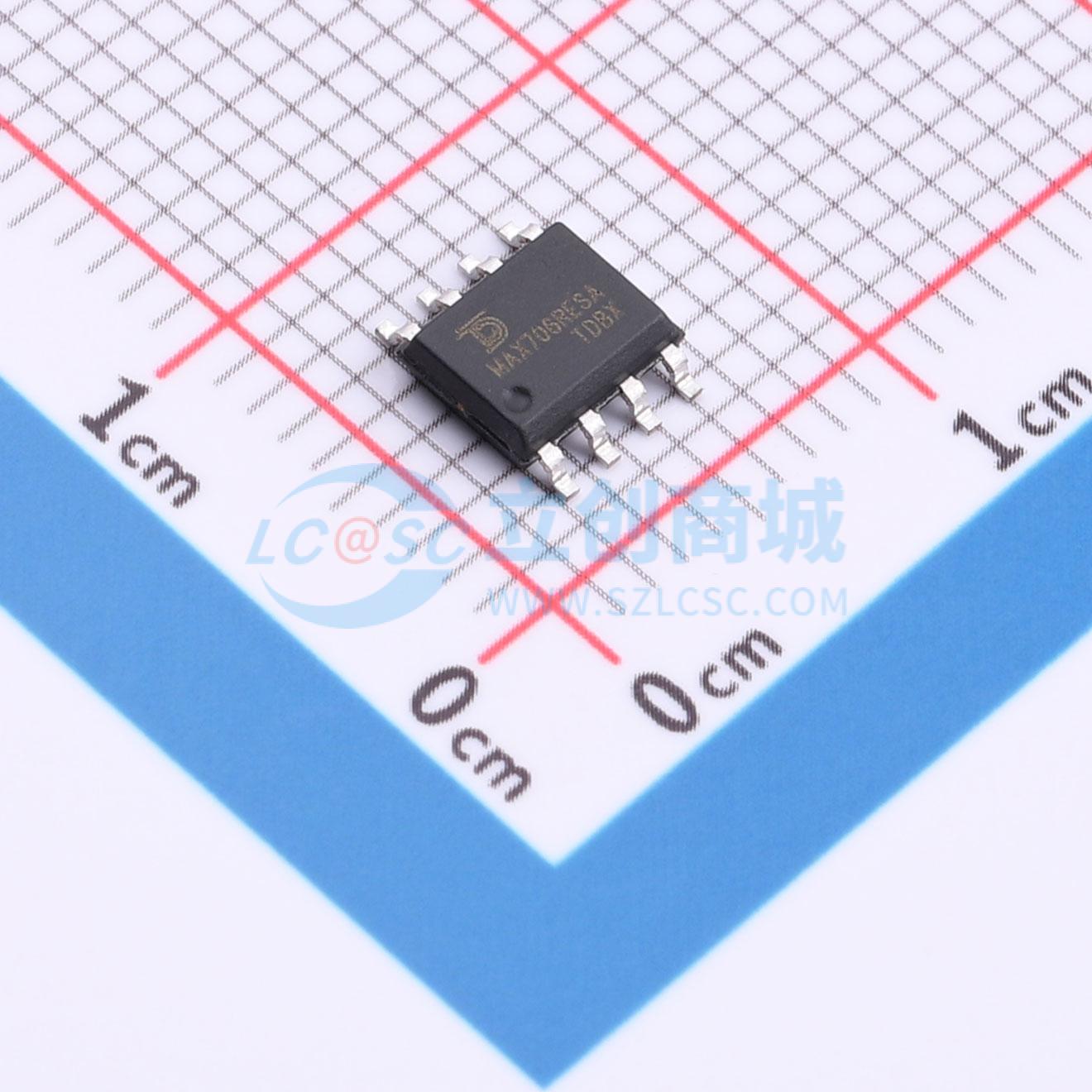

MAX706RESA-TUDI
+3V电压监测、低成本微处理器监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 监控和复位芯片
- 品牌名称
- TD(钍地半导体)
- 商品型号
- MAX706RESA-TUDI
- 商品编号
- C53200464
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 工作电压 | 2.7V~5.5V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 2.63V | |
| 复位超时 | 1.6s | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 100uA |
商品概述
MAX706P/R/S/T、MAX706AP/AR/AS/AT 和 MAX708R/S/T 微处理器 (μP) 监控电路降低了在 +3V 至 +5V μP 系统中监控 +3V 电源电平所需的复杂度和组件数量。与单独的集成电路或分立组件相比，这些器件显著提高了系统的可靠性和准确性。
MAX706P/R/S/T 和 MAX706AP/AR/AS/AT 监控电路提供以下四项功能：
- 在电源上电、掉电和欠压情况下提供复位输出。
- 如果看门狗输入在 1.6 秒内未切换，独立的看门狗输出将变为低电平。
- 一个 1.25V 阈值检测器，用于电源故障警告、低电量检测或监控主电源以外的电源。
- 一个低电平有效的手动复位输入。
MAX706R/AR、MAX706S/AS 和 MAX706T/AT 之间的唯一区别是复位阈值电压电平，分别为 2.63V、2.93V 和 3.08V。所有这些都具有低电平有效的复位输出信号。
MAX706P/AP 与 MAX706R/AR 相同，只是复位输出信号为高电平有效。当 WDI 输入悬空或连接到低泄漏三态输出的高阻抗状态时，MAX706AP/AR/AS/AT 的看门狗定时器功能将禁用。
MAX708R/S/T 提供与 MAX706R/S/T 和 MAX706AR/AS/AT 相同的功能，只是它们没有看门狗定时器。相反，它们提供 RESET 和 RESET 输出。与 MAX706 一样，后缀为 R、S 和 T 的器件的复位阈值分别为 2.63V、2.93V 和 3.08V。
商品特性
- 精密电源电压监控器
- 2.63V（706P/R、706AP/AR 和 708R）
- 2.93V（706S、MAX706AS 和 708S）
- 3.08V（706T、706AT 和 708T）
- 200ms 复位时间延迟
- 消抖 TTL/CMOS 兼容手动复位输入
- 100μA 静态电流
- WDI 禁用功能（706AP/AR/AS/AT）
- 看门狗定时器：1.6s 超时
- 复位输出信号：
- 仅高电平有效（706P、706AP）
- 仅低电平有效（706R/S/T、706AR/AS/AT）
- 高电平和低电平有效（708R/S/T）
- 用于电源故障或低电量警告的电压监控器
- 8 引脚表面贴装封装
- 保证在 VCC = 1V 时 RESET 有效
应用领域
- 电池供电设备
- 便携式仪器
- 计算机
- 智能仪器
- 关键 μP 电源监控
