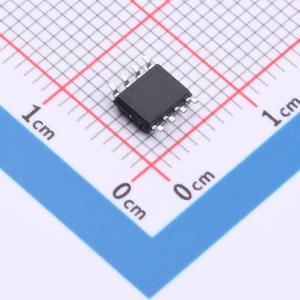

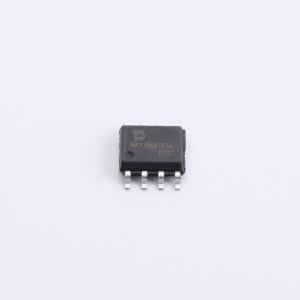

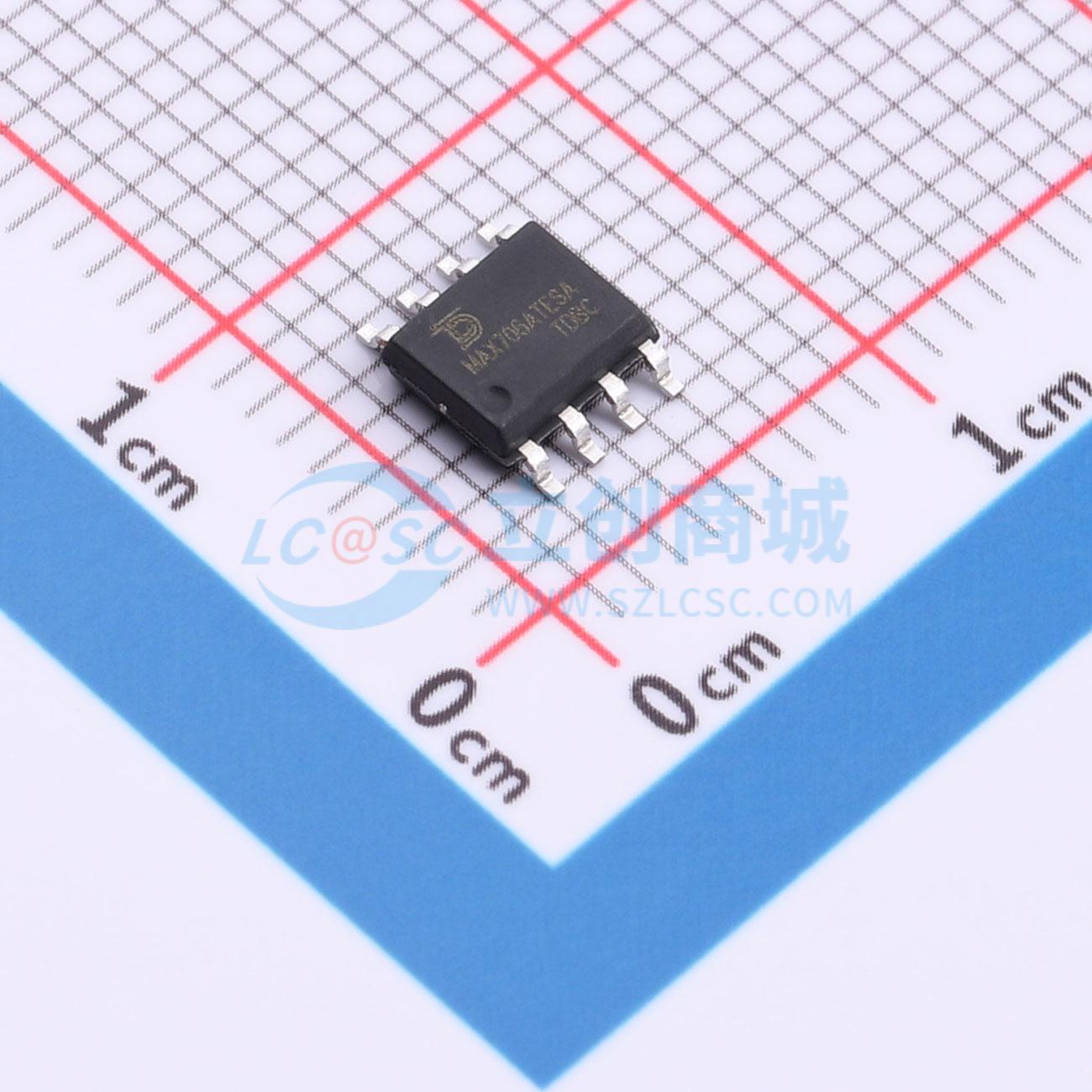

MAX706ATESA-TUDI
+3V电压监测、低成本微处理器监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 监控和复位芯片
- 品牌名称
- Tudi(钍地半导体)
- 商品型号
- MAX706ATESA-TUDI
- 商品编号
- C53200472
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 工作电压 | 3.15V~5.5V | |
| 复位有效电平 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压 | 3.08V | |
| 复位超时 | 1.6s | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 100uA |
商品概述
MAX706P/R/S/T、MAX706AP/AR/AS/AT和MAX708R/S/T微处理器监控电路简化了在+3V至+5V微处理器系统中监控+3V电源电平所需的复杂性和元件数量。与使用分立集成电路或分立元件相比，这些器件显著提高了系统的可靠性和精度。MAX706P/R/S/T和MAX706AP/AR/AS/AT监控电路提供以下四项功能：1) 在上电、掉电和欠压条件下产生复位输出。2) 一个独立的看门狗输出，如果看门狗输入在1.6秒内未被触发，该输出将变为低电平。3) 一个1.25V阈值检测器，用于电源故障预警、低电量检测或监控主电源以外的电源。4) 一个低电平有效的手动复位输入。MAX706R/AR、MAX706S/AS和MAX706T/AT之间的区别在于复位阈值电压电平，分别为2.63V、2.93V和3.08V。它们均具有低电平有效的复位输出信号。MAX706P/AP与MAX706R/AR相同，只是复位输出信号为高电平有效。对于MAX706AP/AR/AS/AT，当WDI输入悬空或连接到低泄漏三态输出的高阻态时，看门狗定时器功能被禁用。MAX708R/S/T提供与MAX706R/S/T和MAX706AR/AS/AT相同的功能，但它们没有看门狗定时器。相反，它们同时提供RESET和RESET输出。与MAX706一样，带有R、S和T后缀的器件的复位阈值分别为2.63V、2.93V和3.08V。
商品特性
- 精密电源电压监控：2.63V (706P/R, 706AP/AR, 和 708R)、2.93V (706S, MAX706AS, 和 708S)、3.08V (706T, 706AT, 和 708T)
- 200ms复位延时
- 带消抖的TTL/CMOS兼容手动复位输入
- 100μA静态电流
- WDI禁用功能 (706AP/AR/AS/AT)
- 看门狗定时器：1.6秒超时
- 复位输出信号：仅高电平有效 (706P, 706AP)、仅低电平有效 (706R/S/T, 706AR/AS/AT)、高电平和低电平均有效 (708R/S/T)
- 用于电源故障或低电量预警的电压监控
- 8引脚表面贴装封装
- 保证在VCC低至1V时仍能有效断言RESET
应用领域
- 电池供电设备
- 便携式仪器
- 计算机
- 智能仪器
- 关键微处理器电源监控
