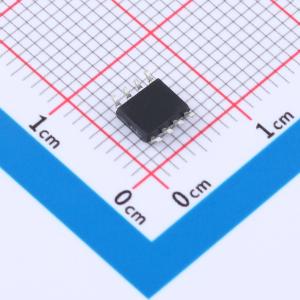

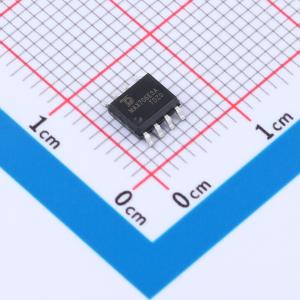

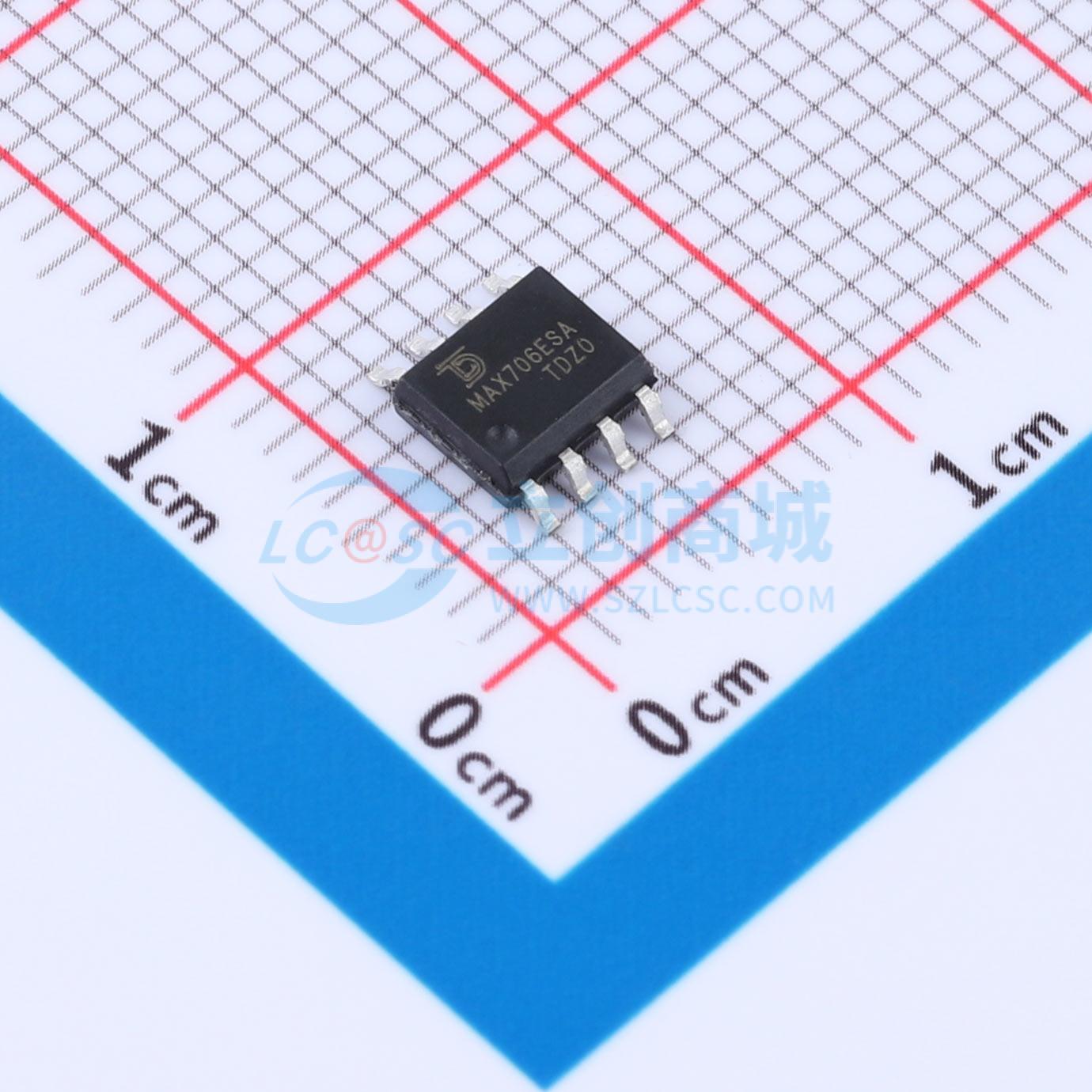

MAX706ESA-TUDI

集成监控功能的电源管理芯片，可提高系统可靠性并节省电路板空间

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 监控和复位芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX706ESA-TUDI
商品编号: C53200454
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1335克(g)

商品参数

商品概述

MAX705至MAX708/MAX813L微处理器监控电路降低了微处理器系统中监控电源和电池功能所需的复杂性和元件数量。与独立的集成电路或分立元件相比，这些器件显著提高了系统的可靠性和准确性。MAX705/MAX706/MAX813L提供四项功能：1) 在上电、掉电和欠压条件下提供复位输出。2) 一个独立的看门狗输出，如果看门狗输入在1.6秒内未被触发，则该输出变为低电平。3) 一个1.25V阈值检测器，用于电源故障警告、低电量检测或监控除+5V以外的电源。4) 一个低电平有效的手动复位输入。MAX707/MAX708与MAX705/MAX706相同，只是用高电平有效复位替代了看门狗定时器。MAX813L与MAX705相同，只是提供RESET而非RESET。提供两种电源电压监控电平：MAX705/MAX707/MAX813L在电源电压降至4.65V以下时产生复位脉冲，而MAX706/MAX708在电压降至4.40V以下时产生复位脉冲。所有四种器件均提供8引脚DIP、SOP和MSOP8封装。

商品特性

监控功能集成显著提高系统可靠性，同时减少电路板空间
保证在VCC = 1V时复位有效
200ms复位脉冲宽度
具有去抖功能的TTL/CMOS兼容手动复位输入
高电平有效复位输出（MAX707/MAX708/MAX813L）
精密电源电压监控
4.65V（MAX705/MAX707/MAX813L）
4.40V（MAX706/MAX708）
用于电源故障或低电池电量警告的电压监控器

应用领域

计算机
智能仪器
关键微处理器电源监控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	工作电压	4.5V~5.5V
	复位有效电平	低电平有效
	阈值电压	4.4V

	属性	参数值
	受监控电压数	2
	复位超时	1.6s
	工作温度	-40℃~+85℃
	静态电流(Iq)	150uA
