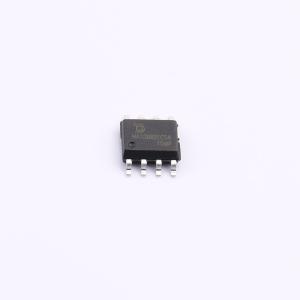

温馨提醒：图片仅供参考，商品以实物为准

MAX3082ECSA-TUDI

带ESD保护的高速RS-485/RS-422通信收发器，适用于半双工通信

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3082ECSA-TUDI
商品编号: C53200441
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1385克(g)

商品参数

商品概述

MAX3082E是一款高速RS-485/RS-422通信收发器，具备±15kV ESD保护，集成了驱动器和接收器。该器件保证当接收器输入开路或短路时，其输出保持逻辑高电平。这意味着当总线上所有驱动器均被禁用（高阻态）时，接收器输出将为逻辑高。MAX3082E通过降低驱动器摆率来最小化电磁干扰，并减少因电缆端接不当引起的信号反射，从而实现高达115kbps的无差错数据传输。所有驱动器输出和接收器输入均采用人体模型提供±15kV保护。这些收发器在空闲或驱动器禁用时通常消耗较低的电源电流。所有器件的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个收发器。MAX3082E适用于半双工通信。

商品特性

RS-485 I/O引脚提供±15kV人体模型ESD保护
真失效安全接收器，保持与RS-485标准的兼容性
增强的摆率限制，有助于实现无差错数据传输
总线上最多允许连接256个收发器

应用领域

RS-422/RS-485通信
电平转换器
用于电磁干扰敏感应用的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	7V
	数据速率	115Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	-
	通讯模式	半双工
	功能特性	Tx/Rx启用；热关断保护；使能关断
