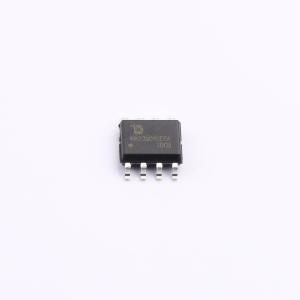

MAX3084ECSA-TUDI

高速RS-485/RS-422通信收发器，具备故障安全、过压保护和过流保护功能，支持全双工通信

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3084ECSA-TUDI
商品编号: C53200443
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1335克(g)

商品参数

商品概述

MAX3084E是一款高速RS-485/RS-422通信收发器，具备±1kV ESD保护，集成了驱动器和接收器。该器件保证当接收器输入开路或短路时，其输出保持逻辑高电平。这意味着，如果终端总线上的驱动器被禁用（高阻态），接收器输出将为逻辑高。MAX3084E提供更高的驱动器输出摆率限制，支持高达500kbps的数据速率。所有驱动器输出和接收器输入均采用人体模型提供±15kV保护。这些收发器在无负载或驱动器禁用的终端总线上通常消耗低功耗电流。所有器件的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个收发器。MAX3084E用于全双工通信。

商品特性

RS-485 I/O引脚提供±15kV人体模型ESD保护
真失效安全接收器，保持与RS-485的兼容性
增强型摆率限制，有助于实现无误码数据传输
允许总线上最多连接256个收发器

应用领域

RS-422/RS-485通信
电平转换器
EMI敏感应用收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	0℃~+70℃
	静态电流	240uA
	通讯模式	全双工
	功能特性	过流保护
