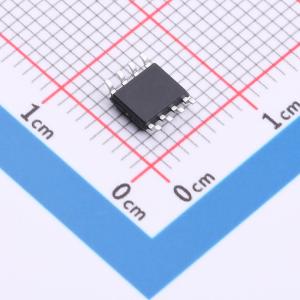

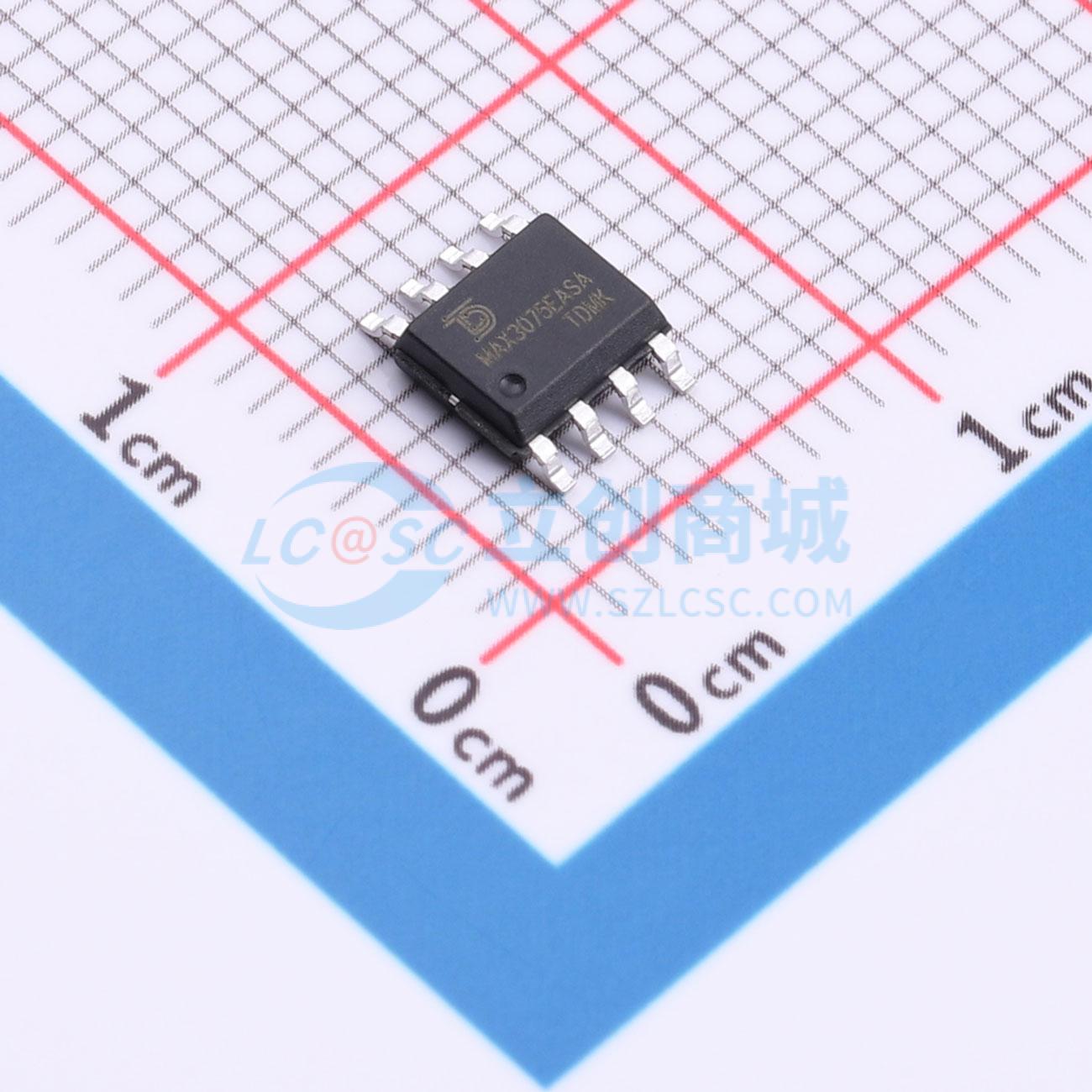

MAX3075EASA-TUDI

±15kV ESD保护、故障安全、热插拔RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3075EASA-TUDI
商品编号: C53200408
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

MAX3075E是一款适用于3.3V工作电压、具备±15kV ESD保护的RS-485/RS-422收发器，集成一个驱动器和一个接收器。该器件包含保护电路，确保当接收器输入开路或短路时，其输出保持逻辑高电平。若终端总线上的驱动器被禁用（高阻态），接收器输出也为逻辑高电平。器件具备即插即用功能，可消除总线在上电或热插入时产生的杂散跳变。MAX3075E采用压摆率受限的驱动器设计，支持高达500kbps的数据速率，适用于半双工通信。所有器件均具备1/8单位负载的接收器输入阻抗，允许总线上最多连接256个驱动器。

商品特性

鲁棒的性能保护
I/O引脚具备±15kV人体模型ESD保护
真正安全的接收器，保持与EIA/TIA-485标准的兼容性
增强型速率限制，确保无误数据传输
DE和RE引脚采用热插拔输入结构
灵活的设计特性
总线允许连接多达256个收发器
提供行业标准的SO和DIP封装
关断模式下具有低电流状态，利于节能

应用领域

照明系统
工业控制
电信
安全系统
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	-
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断
