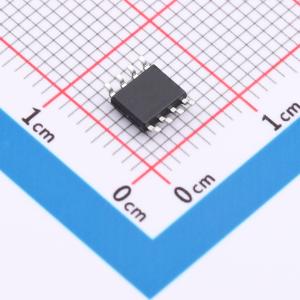

MAX3078EASA-TUDI

带ESD保护、故障安全、热插拔功能的RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3078EASA-TUDI
商品编号: C53200413
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1385克(g)

商品参数

商品概述

MAX3078E是一款集成了一个驱动器和一个接收器的RS-485/RS-422收发器。该器件内置保护电路，确保当接收器输入开路或短路时，接收器输出保持逻辑高电平。如果终端匹配总线上的所有驱动器均被禁用（高阻态），接收器输出也为逻辑高电平。这些器件具备即插即用功能，可消除上电或热插拔期间总线上的杂散跳变。MAX3078E驱动器不受限制的上升时间支持高达15Mbps的数据速率。该器件适用于半双工通信。其接收器输入阻抗为1/8单位负载，允许最多256个驱动器连接在总线上。

商品特性

强大的性能保护
I/O引脚具备±15kV人体模型ESD保护
真正故障安全接收器，保持与EIA/TIA-485标准的兼容性
增强的速率限制，实现无差错数据传输
DE和RE引脚具备热插拔输入结构
灵活的设计特性
总线上最多允许连接256个收发器
提供行业标准的SO和DIP封装选项
关断低电流模式，节能

应用领域

照明系统
工业控制
电信
安全系统
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V
	数据速率	15Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	-
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；低功耗模式
