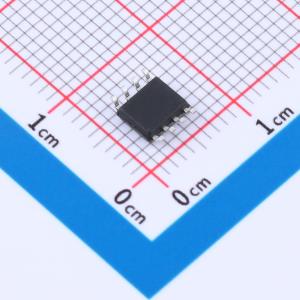

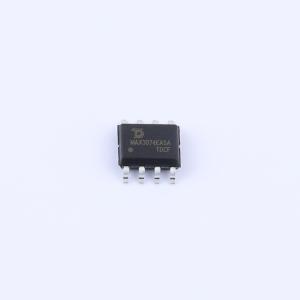

MAX3074EASA-TUDI

带ESD保护、故障安全、热插拔功能的RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3074EASA-TUDI
商品编号: C53200406
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1335克(g)

商品参数

商品概述

MAX3074E是一款集成了驱动器和接收器的单通道RS-485/RS-422收发器，具备3.3V工作电压和±15kV ESD保护。该器件包含保护电路，确保当接收器输入端开路或短路时，其输出保持逻辑高电平。如果终端总线上的驱动器被禁用（高阻抗状态），接收器输出也为逻辑高电平。这些器件具备即插即用功能，可消除总线在上电或热插入时产生的杂散跳变。MAX3074E采用压摆率受限的驱动器，支持高达500kbps的数据速率，适用于全双工通信。所有器件的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个驱动器。

商品特性

具备稳健的性能保护
I/O引脚具备±15kV人体模型ESD保护
真正的故障安全接收器，保持与EIA/TIA-485标准的兼容性
增强的速率限制功能，确保无误数据传输
DE和RE引脚支持热插拔输入结构
灵活的设计特性
允许总线上最多连接256个收发器
提供符合行业标准的SO和DIP封装
关断模式下具有低电流状态，利于节能

应用领域

照明系统
工业控制
电信
安全系统
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3.3V
	数据速率	500Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	静态电流	240uA
	通讯模式	全双工
	功能特性	热插拔保护；过流保护
