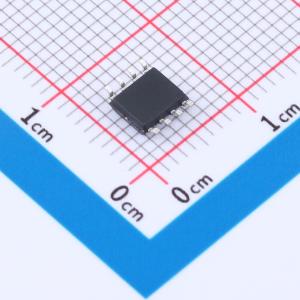

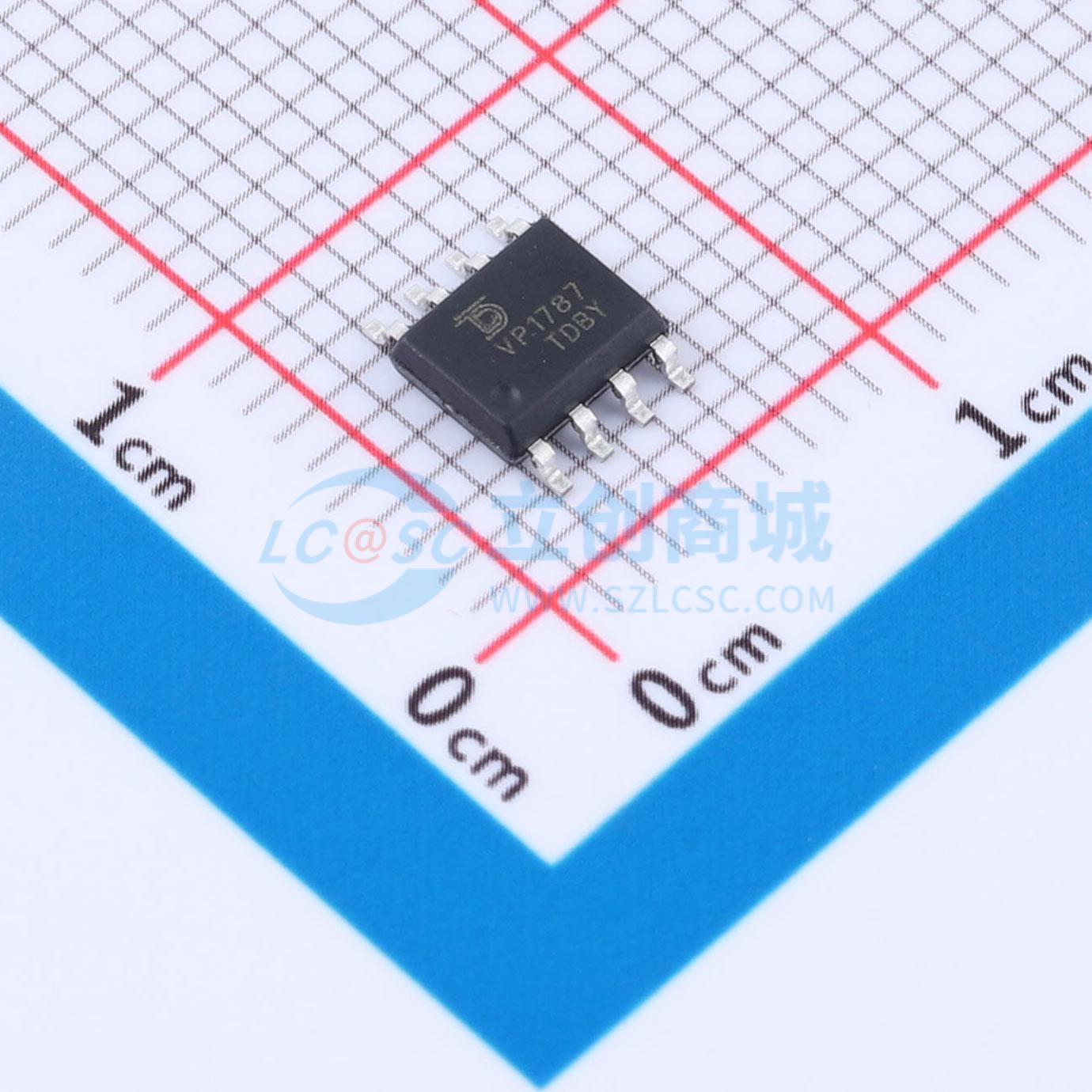

SN65HVD1787DR-TUDI

带扩展共模范围的故障保护型RS-485收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: SN65HVD1787DR-TUDI
商品编号: C53200400
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1385克(g)

商品参数

商品概述

这些器件能够承受过压故障（例如电源直接短路、接线错误故障、电缆挤压以及工具误用）造成的损坏。它们还具备先进的ESD模型保护规格，可在静电放电事件中保持稳定。这些器件集成了一个差分驱动器和一个差分接收器，均由单电源供电。驱动器的差分输出和接收器的差分输入内部连接至一个适用于半双工（两线总线）通信的总线端口。这些端口均具有宽共模电压范围，使得器件适用于长电缆上的多点通信。这些器件的额定工作温度范围为 -40℃ 至 105℃。

商品特性

总线引脚故障保护
总线I/O保护
16kV JEDEC人体模型保护
减少的单元负载，支持多达256个节点
容错的接收器开路、短路和总线空闲条件
低功耗
上电或掉电时无毛刺脉冲操作

应用领域

RS-485网络
RS-422网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	-

	属性	参数值
	节点数	256
	静电保护	-
	工作温度	-40℃~+105℃
	静态电流	-
	通讯模式	半双工
	功能特性	Tx/Rx启用；热关断保护；使能关断
