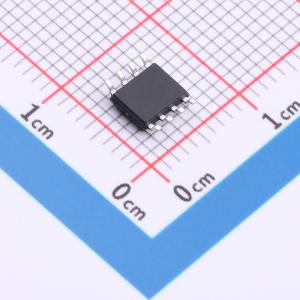

温馨提醒：图片仅供参考，商品以实物为准

DS1232LPS-TUDI

低功耗微监控芯片，可监控微处理器状态、支持按钮复位和看门狗定时器功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 监控和复位芯片
品牌名称: Tudi(钍地半导体)
商品型号: DS1232LPS-TUDI
商品编号: C53200396
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.135克(g)

商品参数

商品概述

1232低功耗微监控芯片监控微处理器的三个关键条件：电源、软件执行和外部覆盖。首先，一个精密的温度补偿基准和比较器电路监控VCC的状态。当出现超差情况时，会产生一个内部电源故障信号，强制复位进入有效状态。当VCC恢复到容差范围内时，复位信号将保持在有效状态至少250毫秒，以便电源和处理器稳定。1232执行的第二个功能是按钮复位控制。1232对按钮输入进行消抖处理，并保证至少250毫秒的有效复位脉冲宽度。第三个功能是看门狗定时器。1232有一个内部定时器，如果在超时之前选通输入未被驱动为低电平，该定时器会强制复位信号进入有效状态。

商品特性

1232的超低功耗版本
65微安静态电流
停止并重启失控的微处理器
电源故障后自动重启微处理器
监控按钮以实现外部覆盖
精确的5%或10%微处理器电源监控
提供8引脚DIP、8引脚SOIC封装
提供工业温度范围 -40℃ ~ +85℃

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	4.5V~5.5V
	复位有效电平	低电平有效；高电平有效
	阈值电压	4.37V；4.62V

	属性	参数值
	受监控电压数	1
	复位超时	1.2s
	工作温度	-40℃~+85℃
	功能特性	-
	静态电流(Iq)	65uA
