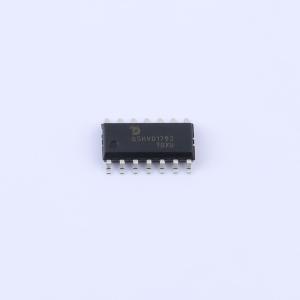

SN65HVD1793DR-TUDI

具有扩展共模范围和故障保护功能的RS-485收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: SN65HVD1793DR-TUDI
商品编号: C53200380
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.2065克(g)

商品参数

商品概述

该器件能够承受过压故障造成的损坏，例如电源直接短路、接线错误、连接器故障、电缆破损以及工具误用。它还具备先进的人体放电模型保护规格，即使在静电放电事件中也能保持稳定。该器件包含一个差分驱动器和一个差分接收器，均由单电源供电。这些端口均具有宽共模电压范围，使器件适用于电缆上的多点应用。这些器件的额定工作温度范围为-40℃ ~ 105℃。

商品特性

总线引脚故障保护
总线I/O保护
±16kV JEDEC人体模型保护
降低的单元负载，支持多达256个节点
针对开路、短路和总线空闲状态具有容错能力的接收器
低功耗
上电和掉电期间无毛刺脉冲操作
传播速度

应用领域

RS-485与RS-422网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	10Mbps

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+105℃
	静态电流	220uA
	通讯模式	全双工
	功能特性	Tx/Rx启用；使能关断；过流保护；低功耗模式
