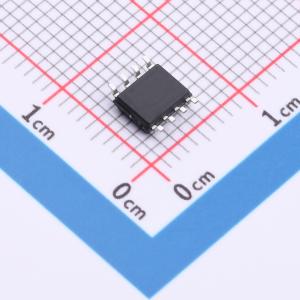

温馨提醒：图片仅供参考，商品以实物为准

TC1232COA-TUDI

微处理器监控器，具备精密电源开关复位控制、看门狗定时器和外部复位功能，无需外部组件

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 监控和复位芯片
品牌名称: Tudi(钍地半导体)
商品型号: TC1232COA-TUDI
商品编号: C53200392
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1345克(g)

商品参数

商品概述

TC1232 是一款完全集成的处理器监控器，为保障处理器稳定运行提供三项重要功能：精密的上下电复位控制、看门狗定时器和外部复位覆盖功能。上电时，在 VCC 进入容差范围后，TC1232 会将处理器保持在复位状态至少 250 毫秒，以确保系统稳定启动。处理器状态由板载看门狗电路监控。微处理器必须在 ST 输入引脚上提供周期性的低电平有效信号。如果处理器未能在选定的超时周期（150 毫秒、600 毫秒或 1200 毫秒）内提供此信号，则表明处理器失控，TC1232 将因此发出处理器复位信号。当外部按钮开关或其他电子信号将 PB 输入拉低时，TC1232 的输出会立即被驱动为有效状态。当连接到按钮开关时，TC1232 提供触点去抖功能。TC1232 采用节省空间的 8 引脚 PDIP 或 SOIC 封装，以及 16 引脚 SOIC（宽体）封装，且无需外部元件。

商品特性

精密电压监控：可调 +4.5V 或 +4.75V
复位脉冲宽度 – 最小 250 毫秒
无需外部元件
可调看门狗定时器：150 毫秒、600 毫秒或 1.2 秒
工作电压 4.0V 至 5.5V
带去抖功能的手动复位输入，用于外部覆盖

应用领域

计算机
控制器
智能仪器
关键微处理器电源监控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	4.5V~5.5V
	复位有效电平	低电平有效；高电平有效

	属性	参数值
	阈值电压	4.37V；4.62V
	受监控电压数	1
	复位超时	1.2s
	工作温度	0℃~+70℃
