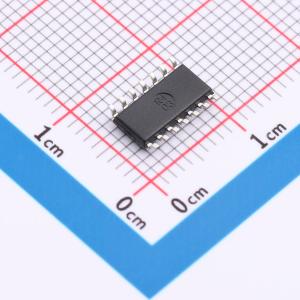

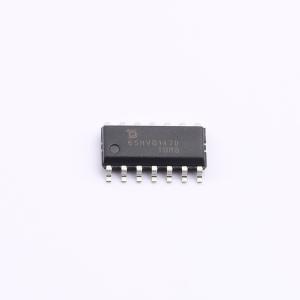

SN65HVD1470DR-TUDI

全双工RS-485收发器，具备高ESD保护、大接收器迟滞和低功耗特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: SN65HVD1470DR-TUDI
商品编号: C53200381
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.2075克(g)

商品参数

商品概述

SN65HVD147x系列全双工收发器具备所有RS-485产品系列中最高的ESD保护能力，支持±16kV IEC 61000-4-2接触放电和超过±30kV人体模型ESD保护。这些RS-485收发器采用稳健的3.3V驱动器和接收器，其更大的接收器迟滞可抑制传导差分噪声，宽广的工作温度范围确保器件在恶劣工作环境中性能稳定。

商品特性

提供1/8单位负载选项
单条总线上最多支持256个节点
总线I/O保护
超过±30kV人体模型保护
超过±16kV IEC 61000-4-2接触放电保护
超过±4kV IEC61000-4-4快速瞬变脉冲群保护
扩展工业温度范围：-40°C ~ 125°C
更大的接收器迟滞，用于噪声抑制
低功耗
具备无干扰上电和掉电保护，适用于热插拔应用
5V容限逻辑输入，兼容3.3V或5V控制器
针对以下信号传输速率进行优化： 400 kbps HVD1470 18 Mbps HVD1473 40 Mbps HVD1476

应用领域

工业自动化
编码器和解码器
楼宇自动化
安全和监控网络
电信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	400Kbps

	属性	参数值
	节点数	256
	静电保护	-
	工作温度	-40℃~+125℃
	静态电流	-
	通讯模式	全双工
	功能特性	Tx/Rx启用；使能关断；过流保护
