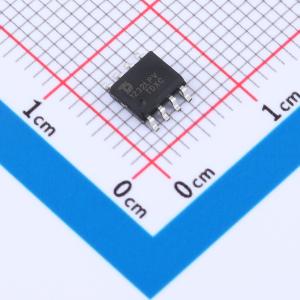

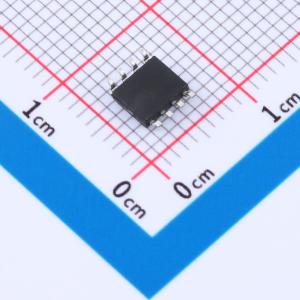

CAT1232LPV-GT3-TUDI

5V电源监控器、看门狗定时器、手动复位，具备高/低电平复位输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 监控和复位芯片
品牌名称: Tudi(钍地半导体)
商品型号: CAT1232LPV-GT3-TUDI
商品编号: C53200389
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1335克(g)

商品参数

商品概述

该微处理器监控器能够暂停并重新启动“挂起”或“停滞”的微处理器，在电源中断后重启微处理器，并对手动/按钮微处理器复位开关进行消抖处理。其精密基准源和比较器电路用于监控5V电源电压VCC。当电源电压在上电时或任何时刻超出所选容差限值时，RESET和RESET均会被激活。在电源电压上升超过复位阈值电压后，复位信号将保持有效至少250毫秒，以确保电源和系统处理器稳定。过零容差输入TOL为1232的5V电源选择过零容差，可选择5%或10%以及10%或20%。所有器件均具有推挽式高电平复位输出。1232还具备开漏低电平复位输出。经过消抖处理的手动复位输入会激活复位输出，并在释放后保持有效至少20毫秒。此外，该器件还包含一个看门狗定时器，用于监控因软件或硬件故障而停止运行的微处理器。提供三种可选择的看门狗超时期限：150毫秒、600毫秒和1.2秒。如果在看门狗超时期限内未在ST输入端接收到低电平脉冲，复位将保持有效至少20毫秒。

商品特性

可选择复位电压容差 — CAT1232LP适用于5V电源
可选择看门狗周期：150毫秒、600毫秒或1.2秒
两个复位输出 — 推挽式高有效复位输出 — 开漏式低有效复位输出
经过消抖处理的手动按钮复位

应用领域

微处理器系统
便携式设备
控制器
单板计算机
仪器仪表
电信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	4.5V~5.5V
	复位有效电平	低电平有效；高电平有效
	阈值电压	4.37V；4.62V

	属性	参数值
	受监控电压数	1
	复位超时	1.2s
	工作温度	-40℃~+85℃
	功能特性	-
	静态电流(Iq)	-
