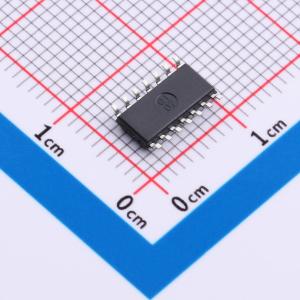

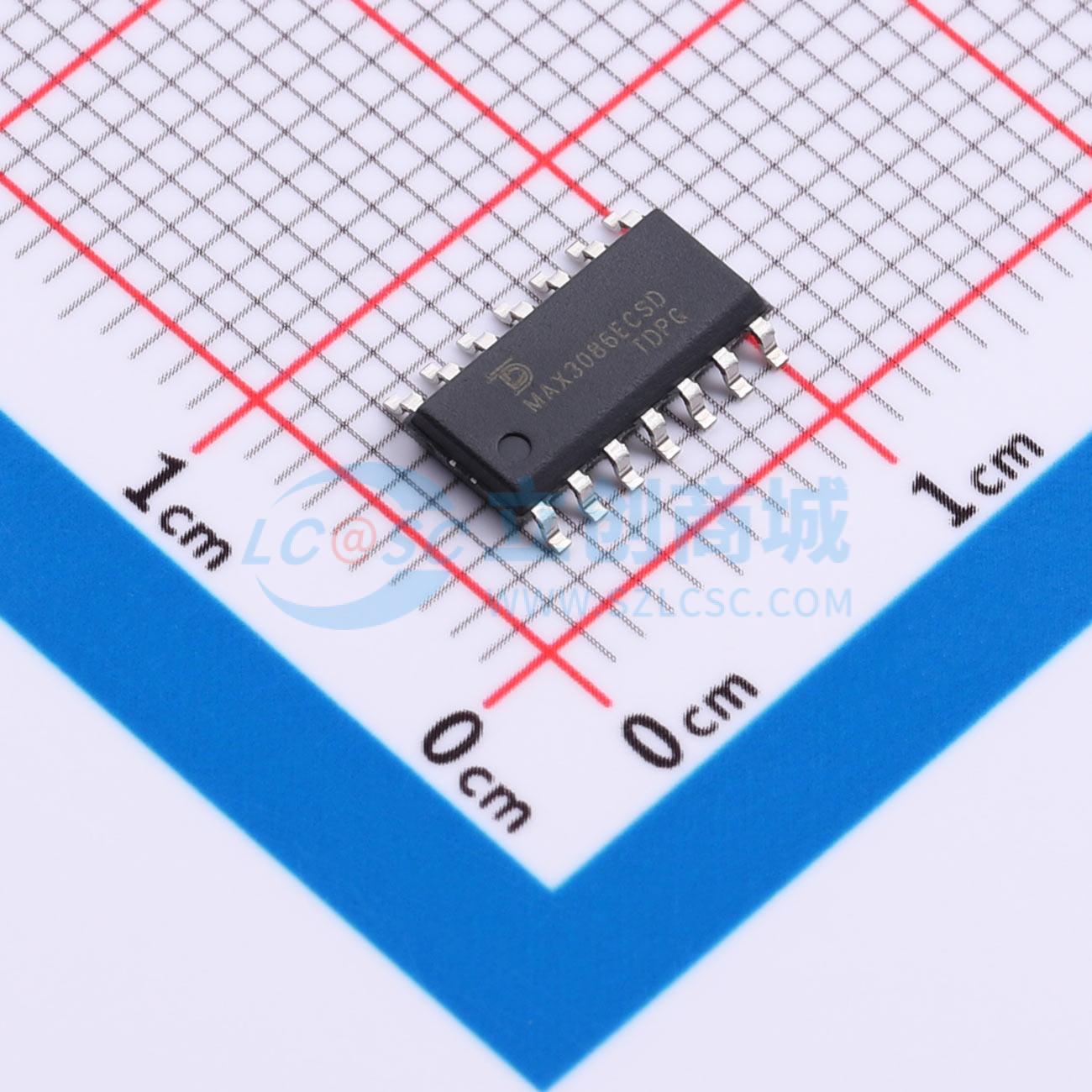

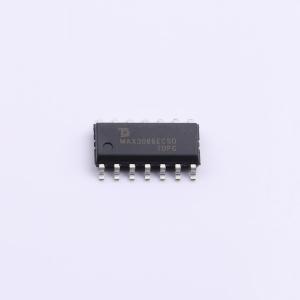

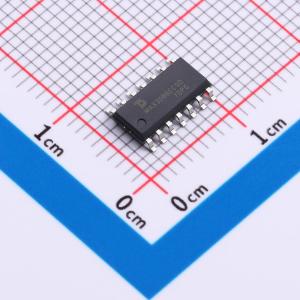

MAX3086ECSD-TUDI

具备ESD保护、故障安全功能的高速RS-485/RS-422收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: RS-485/RS-422芯片
品牌名称: Tudi(钍地半导体)
商品型号: MAX3086ECSD-TUDI
商品编号: C53200375
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

商品概述

MAX3086E是一款具备±1kV ESD保护的高速RS-485/RS-422通信收发器，集成了驱动器和接收器。该器件保证在驱动器输入开路或短路时，接收器输出保持逻辑高电平。这意味着在已端接的总线上，如果驱动器被禁用（高阻态），接收器输出将为逻辑高电平。MAX3086E的驱动器具有不受限的转换速率，可实现高达10Mbps的传输速度。所有器件均具备ESD保护功能，所有驱动器输出和接收器输入均通过人体模型提供±15kV保护。这些收发器在空载或驱动器禁用时通常消耗较低的电源电流。所有器件的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个驱动器。MAX3086E适用于全双工通信。

商品特性

RS-485 I/O引脚提供±15kV人体模型的ESD保护
真正的故障安全接收器，保持与EIA/TIA-485标准的兼容性
1/8单位负载，允许总线上最多连接256个设备
驱动器输出短路保护
接收器开路故障保护
抗噪声能力强
集成瞬态电压抑制功能

应用领域

RS-422/RS-485通信
电平转换器
对电磁干扰敏感的应用中的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	10Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	-
	通讯模式	全双工
	功能特性	Tx/Rx启用；使能关断；过流保护
