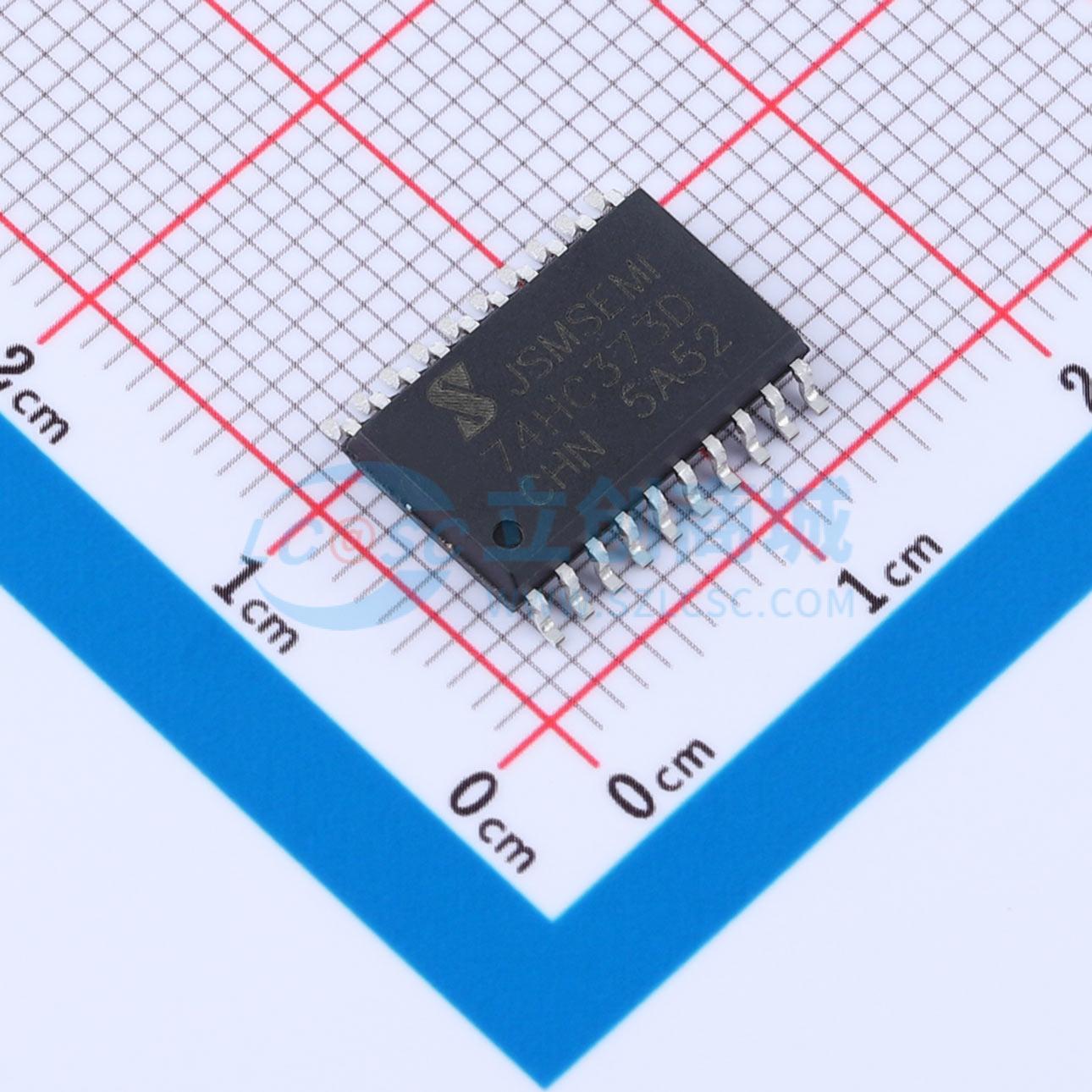

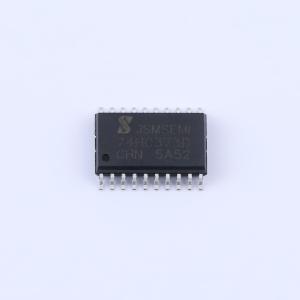

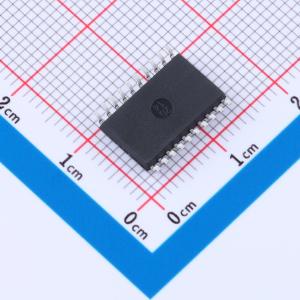

SN74HC373D-JSM

带三态控制的8位D型锁存器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一个带有三态输出的八进制 D 型透明锁存器。该设备具有锁存使能 (LE) 和输出使能 (OE) 输入。当 LE 为高电平时，输入的数据进入锁存器。在这种情况下，锁存器是透明的，锁存器输出将在其对应的 D 输入每次变化时改变。当 LE 为低电平时，锁存器存储在 LE 从高到低转换之前的建立时间内输入处存在的信息。OE 上的高电平使输出呈现高阻抗关断状态。OE 输入的操作不影响锁存器的状态。输入包括钳位二极管，这使得可以使用限流电阻将输入连接到超过 VCC 的电压。
品牌名称: JSMSEMI(杰盛微)
商品型号: SN74HC373D-JSM
商品编号: C53114279
商品封装: SOP-20
包装方式: 编带
商品毛重: 0.8641克(g)

商品参数

商品概述

74HC/HCT373是一款带有三态输出的8位D型锁存器。该器件配备锁存使能（LE）和输出使能（OE）输入。当LE为高电平时，输入数据进入锁存器，此时锁存器处于透明状态，其输出会随对应的D输入变化而变化。当LE为低电平时，锁存器将保存LE下降沿之前一个建立时间内的输入信息。OE输入为高电平时，输出呈现高阻态。OE操作不会影响锁存器的内部状态。输入端集成了钳位二极管，允许通过限流电阻将输入接口连接至超过VCC的电压。

商品特性

输入电平：74HC373为CMOS电平；74HCT373为TTL电平
面向总线应用的三态同相输出
公共三态输出使能输入
功能与74HC/HCT563和74HC/HCT573相同
工作环境温度范围：-40℃～+125℃
封装形式：DIP20/SOP20/TSSOP20

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	锁存器
	逻辑类型	-
	输出类型	三态
	工作电压	2V~6V
	通道数	8
	拉电流(IOH)	-
	灌电流(IOL)	-

	属性	参数值
	传播延迟(tpd)	26ns
	系列	74HC
	工作温度	-40℃~+125℃
	建立时间	4ns
	保持时间	-2ns
	静态电流(Iq)	8uA
