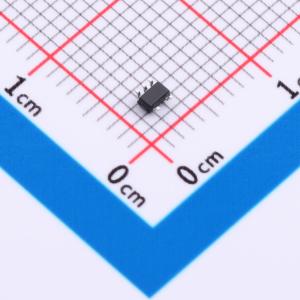

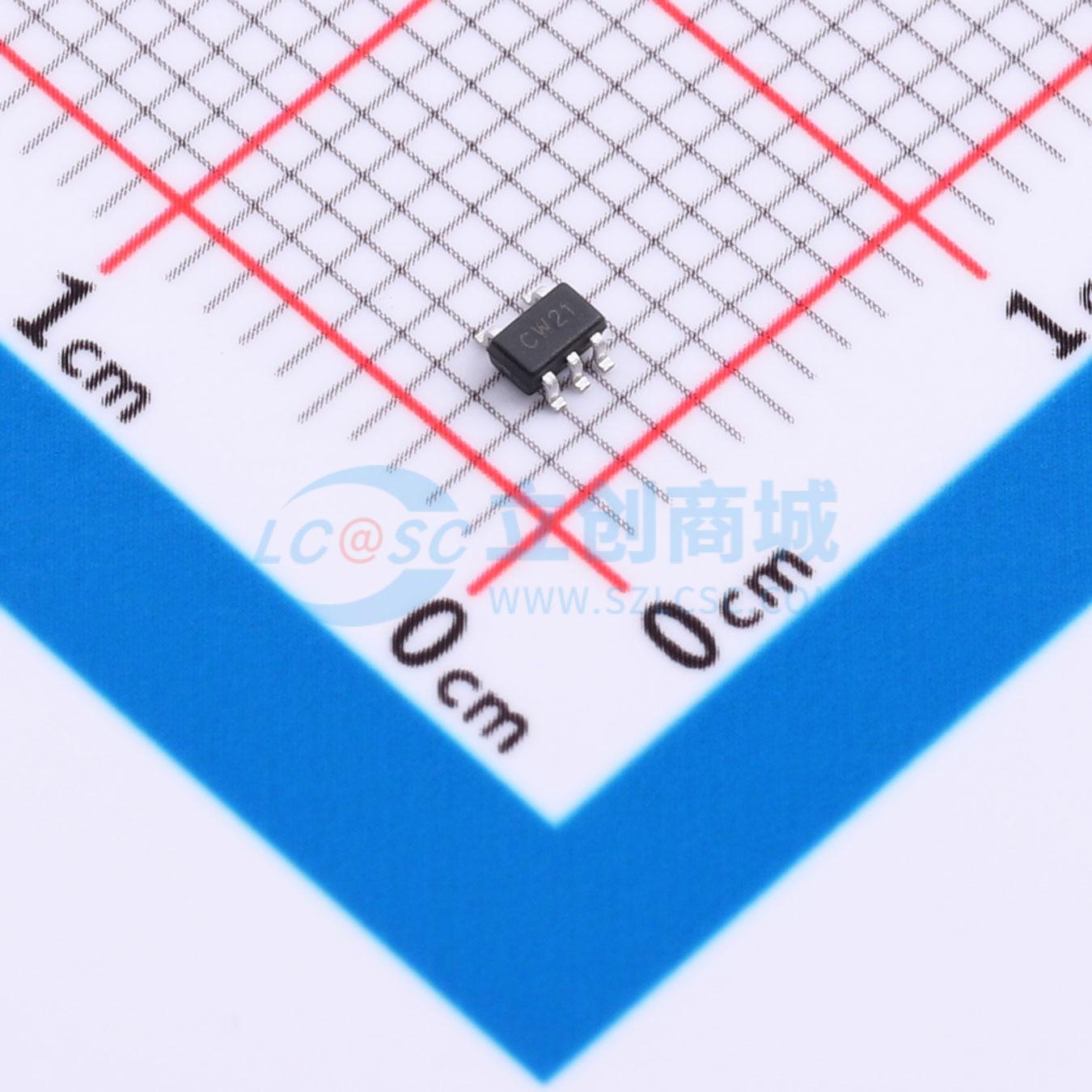

74LV1T34GWH-JSM

单电源电平转换缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 74LV1T34 是一款单通道电平转换缓冲器。低阈值输入在 VCC = 3 V 时支持 1.8 V 输入逻辑。
品牌名称: JSMSEMI(杰盛微)
商品型号: 74LV1T34GWH-JSM
商品编号: C53114278
商品封装: TSSOP-5
包装方式: 编带
商品毛重: 0.033833克(g)

商品参数

商品概述

74LV1T34是一款单通道电平转换缓冲器。其低阈值输入在VCC = 3.3V时支持1.8V输入逻辑，可用于1.8V至3.3V的电平上转换。此外，5V容限输入引脚支持电平下转换（在VCC = 2.5V时，输出为3.3V至2.5V）。输出电平参考电源电压，支持1.8V、2.5V、3.3V和5.0V CMOS电平。其宽VCC范围允许生成与控制器或处理器连接所需的输出电平。

商品特性

单电源电压转换器，支持1.8V、2.5V、3.3V和5.0V
电平上转换：在VCC = 1.8V时，支持1.2V至1.8V；在VCC = 2.5V时，支持1.5V至2.5V；在VCC = 3.3V时，支持1.8V至3.3V；在VCC = 5.0V时，支持3.3V至5.0V
电平下转换：在VCC = 1.8V时，支持3.3V至1.8V；在VCC = 2.5V时，支持3.3V至2.5V；在VCC = 3.3V时，支持5.0V至3.3V
5V容限输入
工作温度范围：-40℃ ~ +125℃
封装信息：TSSOP-5

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	-
	输出信号	CMOS
	数据速率	-
	工作电压(VCCA)	-

	属性	参数值
	工作电压(VCCB)	1.6V~5.5V
	元件数	1
	每个电路通道数	1
	输出类型	-
	工作温度	-40℃~+125℃
	功能特性	-
