温馨提醒：图片仅供参考，商品以实物为准

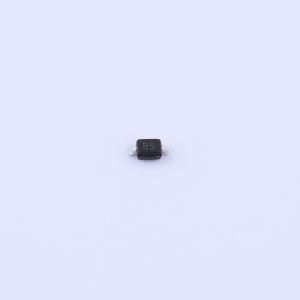

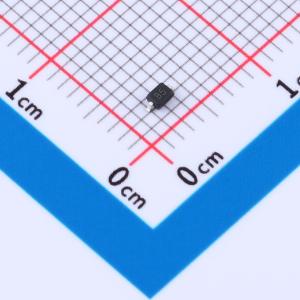

PESD1IVN27-AX-JSM
超低泄漏、低钳位电压的SOD-323封装ESD二极管，用于保护电路免受电压瞬变和ESD影响
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 极性：双向 反向截止电压(Vrwm)：27V 钳位电压：36V 峰值脉冲电流(Ipp)：3A@8/20us 击穿电压：33V
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- PESD1IVN27-AX-JSM
- 商品编号
- C53113904
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 27V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 33.5V | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 15pF |
商品概述
PESD1IVN27-AX-JSM 是一款采用 SOD-323 封装的紧凑型 ESD 保护二极管，专为保护电路免受电压瞬变和静电放电影响而设计，具有低漏电流和低钳位电压特性。
商品特性
- 超低漏电流（纳安级别）
- 低钳位电压
- 符合 RoHS、REACH、SVHC 及无卤素要求
- SOD-323 封装；提供 ±30kV 的 ESD 保护能力（依据 IEC 61000-4-2 标准）
- 工作温度范围：-40°C ~ +125°C
应用领域
- 便携式设备
- 消费电子产品
- 通信模块
