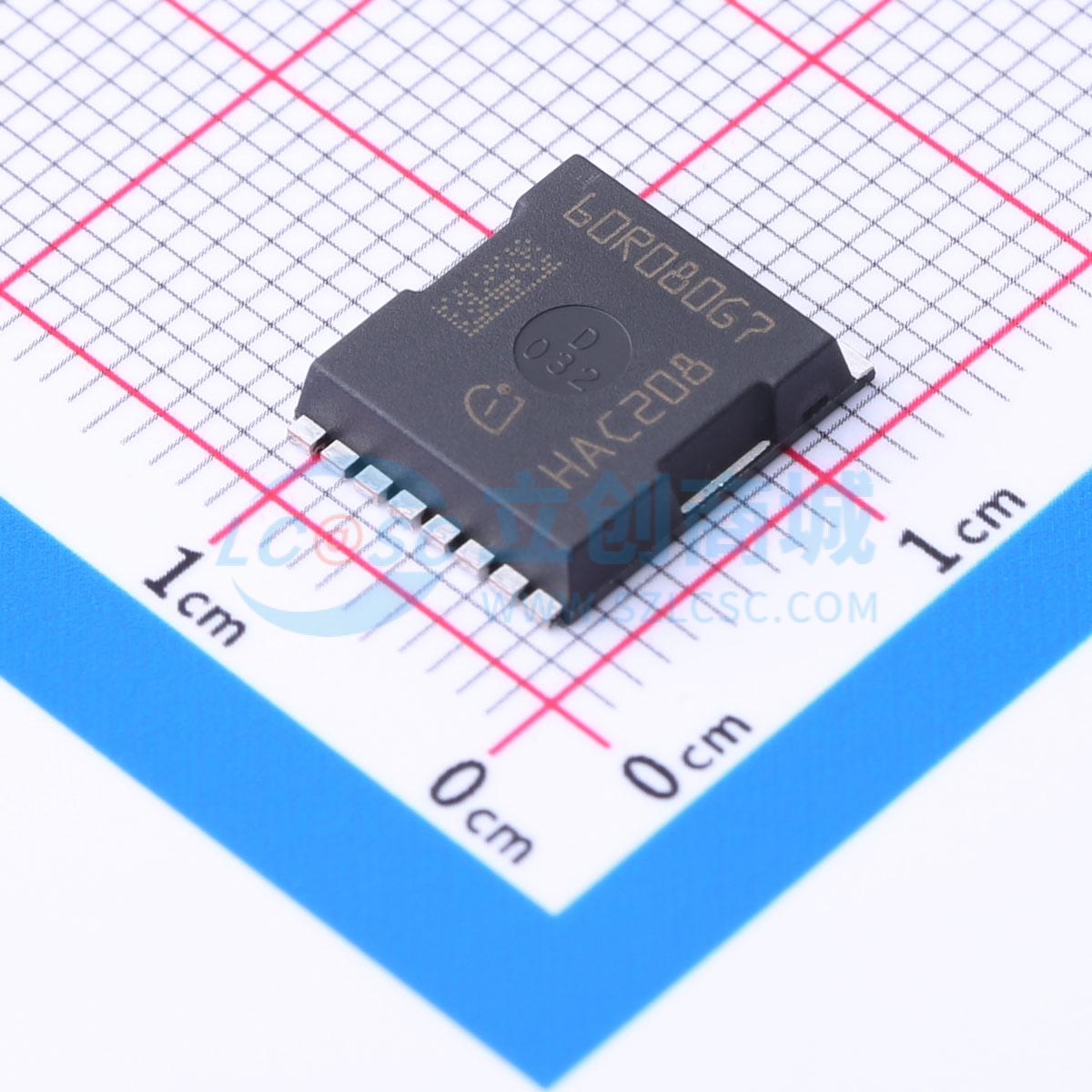

温馨提醒：图片仅供参考，商品以实物为准
IPT60R080G7
1个N沟道 耐压:650V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- C7 GOLD系列首次将C7 GOLD CoolMOS技术的优势、4引脚开尔文源功能和TOLL封装改进的热性能结合在一起，为高达3kW的高电流拓扑（如PFC）提供了一种可能的表面贴装解决方案。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPT60R080G7
- 商品编号
- C531213
- 商品封装
- HSOF-8
- 包装方式
- 编带
- 商品毛重
- 1.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 80mΩ@10V,9.7A | |
| 耗散功率(Pd) | 167W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 42nC@10V | |
| 输入电容(Ciss) | 1.64nF@400V | |
| 反向传输电容(Crss) | 643pF@400V | |
| 工作温度 | -55℃~+150℃ |
商品概述
C7 GOLD系列（G7）首次将C7 GOLD CoolMOS技术的优势、4引脚开尔文源功能以及TOLL封装改进后的热性能相结合，为高达3kW的PFC等高电流拓扑结构提供了一种可行的表面贴装器件（SMD）解决方案。
商品特性
- C7 Gold在同类产品中具有最佳的品质因数RDS(on) * Eoss和RDS(on) * Qg。
- 适用于硬开关和软开关（PFC和高性能LLC）。
- C7 Gold技术在最小的占位面积内实现了同类最佳的RDS(on)。
- TOLL封装内置第4引脚开尔文源配置，且源极寄生电感低（约1nH）。
- TOLL封装符合MSL1标准，完全无铅，引脚带有便于目视检查的凹槽，并且根据JEDEC（J - STD20和JESD22）标准通过了工业应用认证。
- TOLL SMD封装与无铅芯片贴装工艺相结合，提高了热性能Rth。
应用领域
- 用于高功率/高性能开关模式电源（SMPS）的PFC级和PWM级（TTF、LLC），如计算机、服务器、电信、UPS和太阳能领域。
