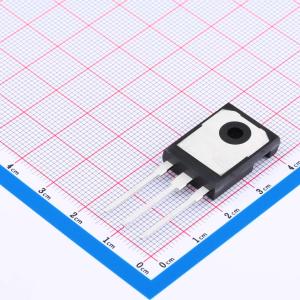

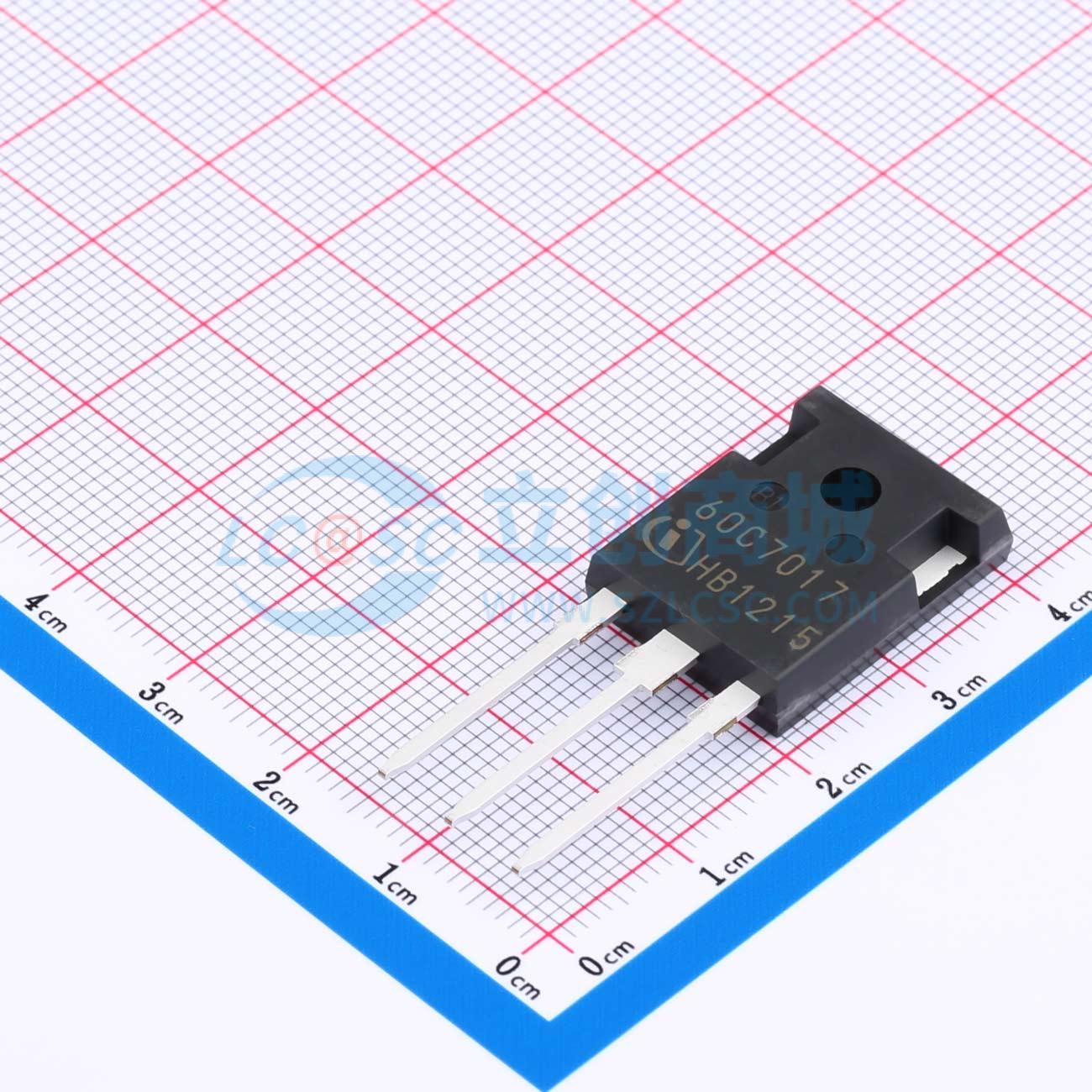

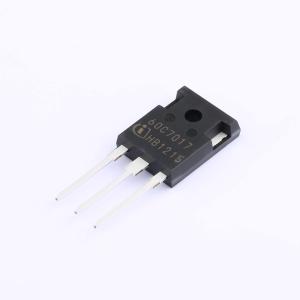

温馨提醒：图片仅供参考，商品以实物为准
IPW60R017C7
600V 129A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CoolMOS C7是用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。600V CoolMOS C7系列结合了领先的SJ MOSFET供应商的经验与一流的创新。600V C7是首款RDS(on) × A低于10 mΩ × mm²的技术。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPW60R017C7
- 商品编号
- C537442
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 129A | |
| 导通电阻(RDS(on)) | 17mΩ@10V,58.2A | |
| 耗散功率(Pd) | 446W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 240nC@10V | |
| 输入电容(Ciss) | 9.89nF@400V | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ |
商品概述
CoolMOS C7是用于高压功率MOSFET的革命性技术，依据超结（SJ）原理设计。 600V CoolMOS C7系列融合了领先SJ MOSFET供应商的经验与卓越创新。 600V C7是首款导通电阻RDS(on)与芯片面积A的乘积低于1欧姆·平方毫米的技术。
商品特性
- 适用于硬开关和软开关（PFC和高性能LLC）
- 将MOSFET的dv/dt鲁棒性提高至120V/ns
- 凭借同类最佳的品质因数RDS(on) * Eoss和RDS(on) * Qg提高效率
- 同类最佳的导通电阻RDS(on)/封装
- 符合JEDEC（J-STD20和JESD22）工业级应用标准
应用领域
- 用于高功率/高性能开关电源（SMPS）的PFC级和PWM级（TTF、LLC），例如计算机、服务器、电信、UPS和太阳能领域。
