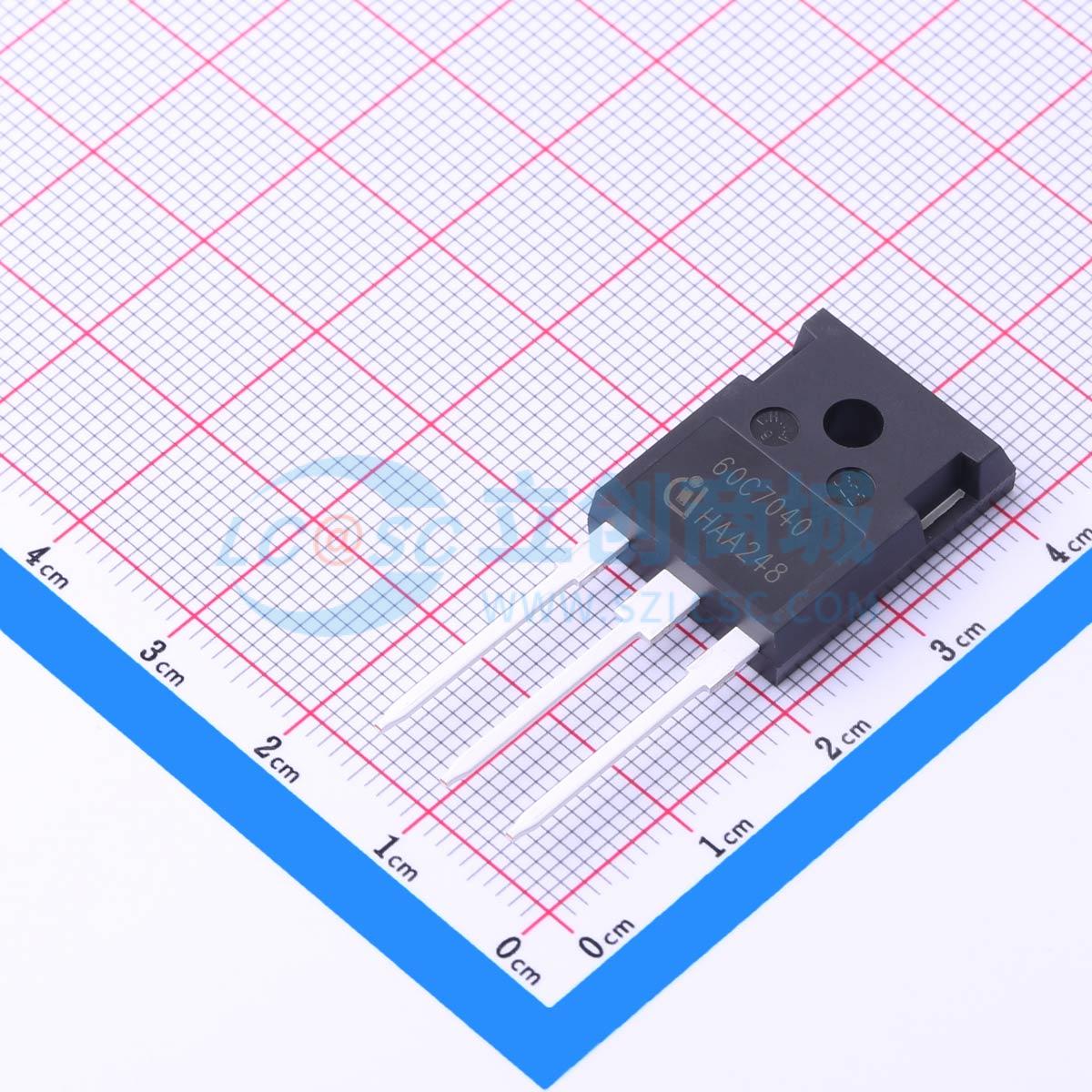

温馨提醒：图片仅供参考，商品以实物为准
IPW60R040C7
600V CoolMOS C7功率晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CoolMOS C7 是高压功率 MOSFET 的一项革命性技术，它依据超结（SJ）原理设计。600V CoolMOS C7 系列融合了领先的 SJ MOSFET 供应商的经验与卓越创新。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPW60R040C7
- 商品编号
- C537447
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.87克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 73A | |
| 导通电阻(RDS(on)) | 40mΩ@10V | |
| 耗散功率(Pd) | 227W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 107nC@10V | |
| 输入电容(Ciss) | 4.34nF | |
| 反向传输电容(Crss) | 1.64nF | |
| 工作温度 | -55℃~+150℃ |
商品概述
CoolMOS™ C7是高压功率MOSFET的一项革命性技术，根据超结（SJ）原理设计。 600V CoolMOS™ C7系列融合了领先的SJ MOSFET供应商的经验与一流的创新技术。 600V C7是首款导通电阻RDS(on)与芯片面积A的乘积低于1Ω·mm²的技术。
商品特性
- 适用于硬开关和软开关(PFC和高性能LLC)
- 将MOSFET的dv/dt鲁棒性提升至120V/ns
- 凭借一流的品质因数RDS(on) * Eoss和RDS(on) * Qg提高效率
- 导通电阻RDS(on)与封装的匹配达到一流水平
- 符合JEDEC(J-STD20和JESD22)标准的工业级应用要求
应用领域
- 适用于高功率/高性能开关电源(SMPS)的PFC级和PWM级(TTF、LLC),如计算机、服务器、电信、UPS和太阳能领域。
