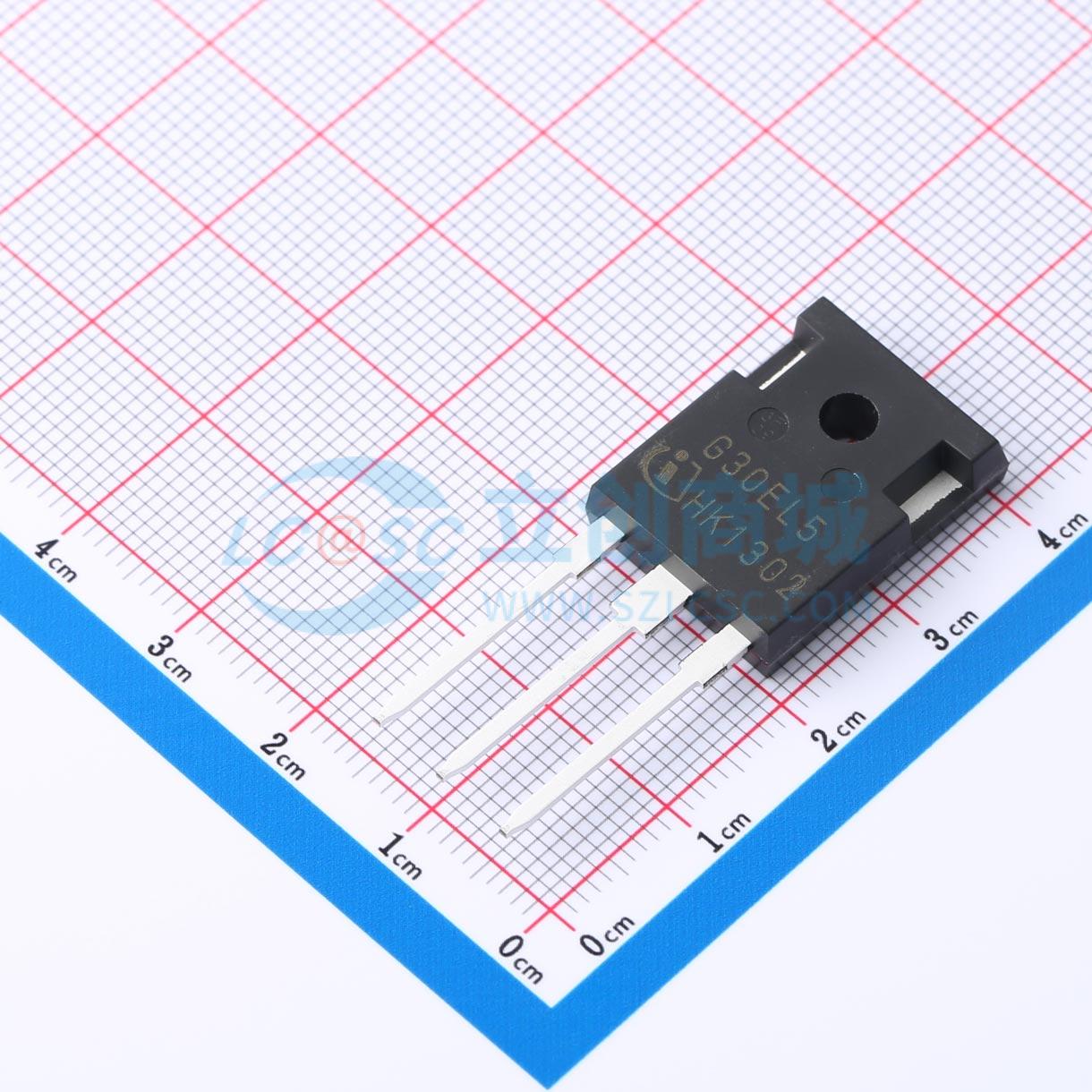

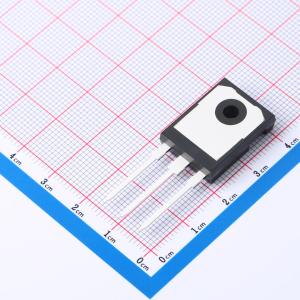

温馨提醒：图片仅供参考，商品以实物为准
IGW30N65L5
650V 85A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低 VcE(sat) L5 技术，极低的集电极-发射极饱和电压 VcEsat。 导通和开关损耗之间的同类最佳平衡。 650V 击穿电压。 低栅极电荷 QG。 最高结温 175℃。 针对目标应用通过 JEDEC 认证。应用：不间断电源。 太阳能光伏逆变器
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGW30N65L5
- 商品编号
- C536097
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.475417克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 85A | |
| 耗散功率(Pd) | 227W | |
| 输出电容(Coes) | 42pF | |
| 集射极饱和电压(VCE(sat)) | 1.35V@30A,15V | |
| 栅极阈值电压(Vge(th)) | 4.2V@0.4mA | |
| 栅极电荷量(Qg) | 168nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.9nF | |
| 开启延迟时间(Td(on)) | 33ns | |
| 关断延迟时间(Td(off)) | 308ns | |
| 导通损耗(Eon) | 470uJ | |
| 关断损耗(Eoff) | 1.35mJ | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 18pF |
