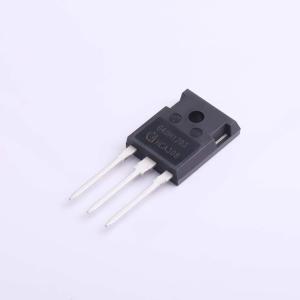

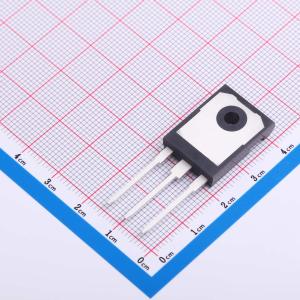

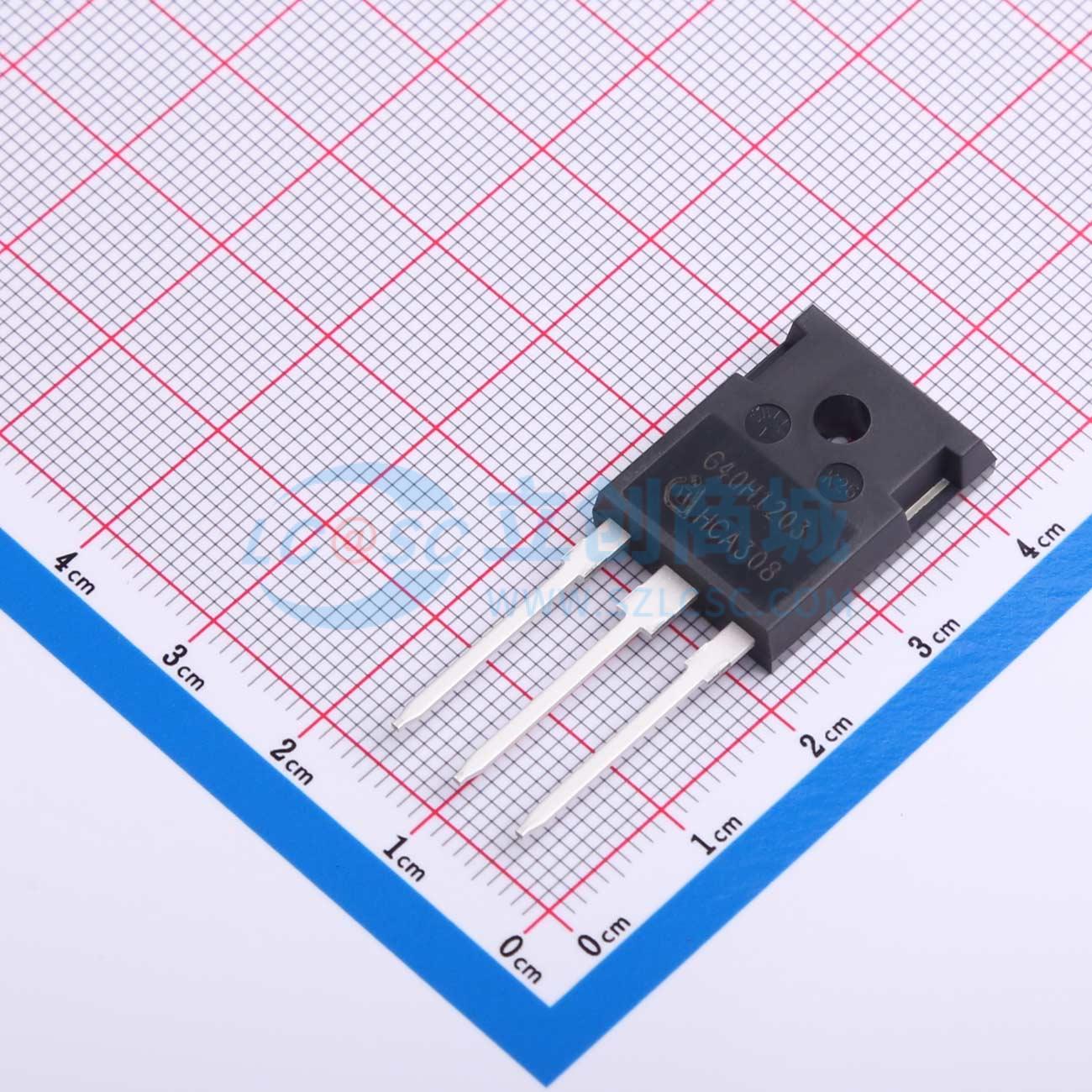

温馨提醒：图片仅供参考，商品以实物为准
IGW40N120H3
IGW40N120H3
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IGW40N120H3
- 商品编号
- C536098
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 483W | |
| 输出电容(Coes) | 150pF | |
| 集射极饱和电压(VCE(sat)) | 2.05V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 185nC@15V | |
| 输入电容(Cies) | 2.33nF | |
| 开启延迟时间(Td(on)) | 30ns | |
| 关断延迟时间(Td(off)) | 290ns | |
| 导通损耗(Eon) | 1.93mJ | |
| 关断损耗(Eoff) | 1.23mJ | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 130pF |
