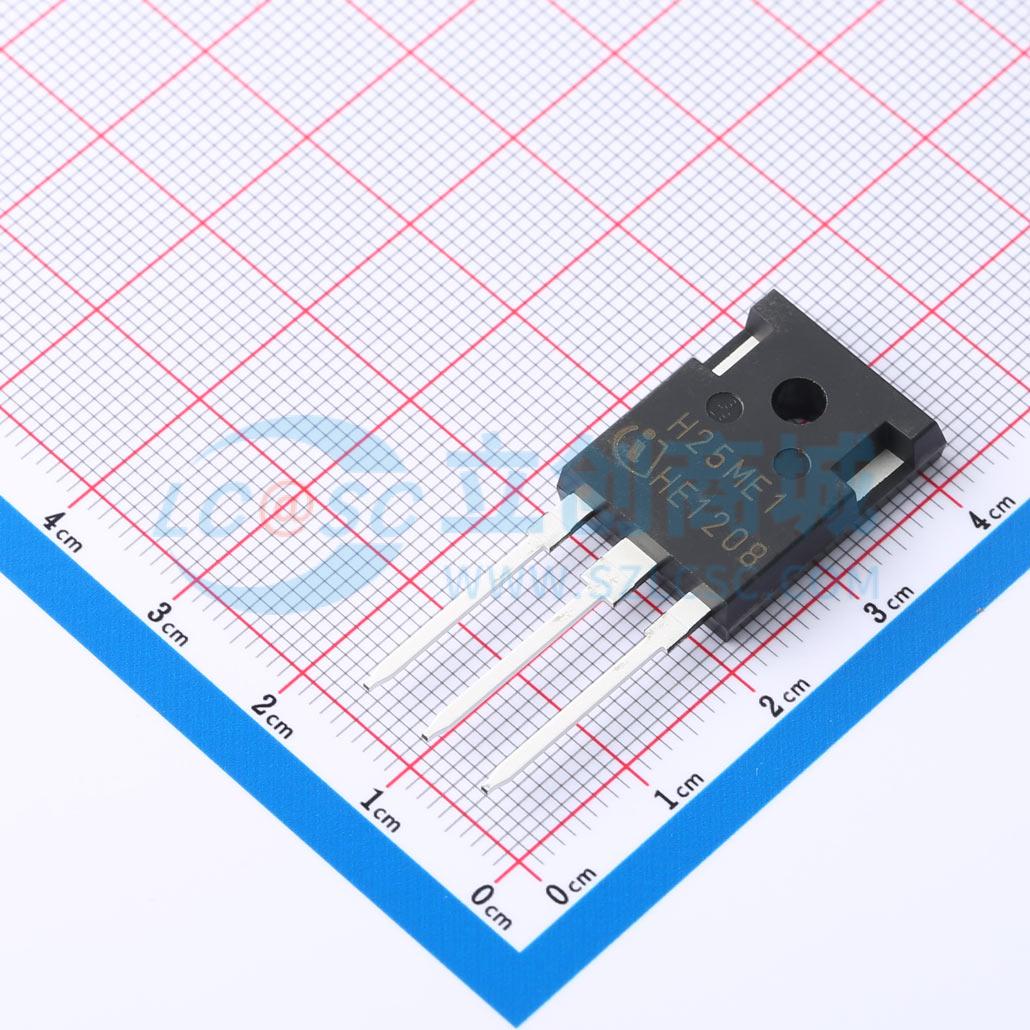

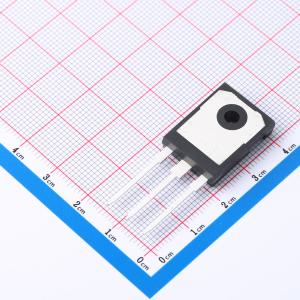

温馨提醒：图片仅供参考，商品以实物为准
IHW25N120E1
1.2kV 25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：强大的单片体二极管，正向电压低，专为软换相设计。 TRENCHSTOP™ 技术应用提供: 非常紧密的参数分布。 高耐用性，温度稳定性能。 低 VCEsat。 由于 VCEsat 具有正温度系数，易于并联开关。 低电磁干扰。应用：感应烹饪。 逆变微波炉
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IHW25N120E1
- 商品编号
- C536121
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.585833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 25A | |
| 耗散功率(Pd) | 231W | |
| 输出电容(Coes) | 37pF | |
| 正向脉冲电流(Ifm) | 75A | |
| 集射极饱和电压(VCE(sat)) | 2V@25A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 4V@0.8mA | |
| 栅极电荷量(Qg) | 147nC@15V | |
| 输入电容(Cies) | 1.3nF | |
| 关断延迟时间(Td(off)) | 249ns | |
| 关断损耗(Eoff) | 80uJ | |
| 工作温度 | -40℃~+150℃ | |
| 反向传输电容(Cres) | 31pF |
