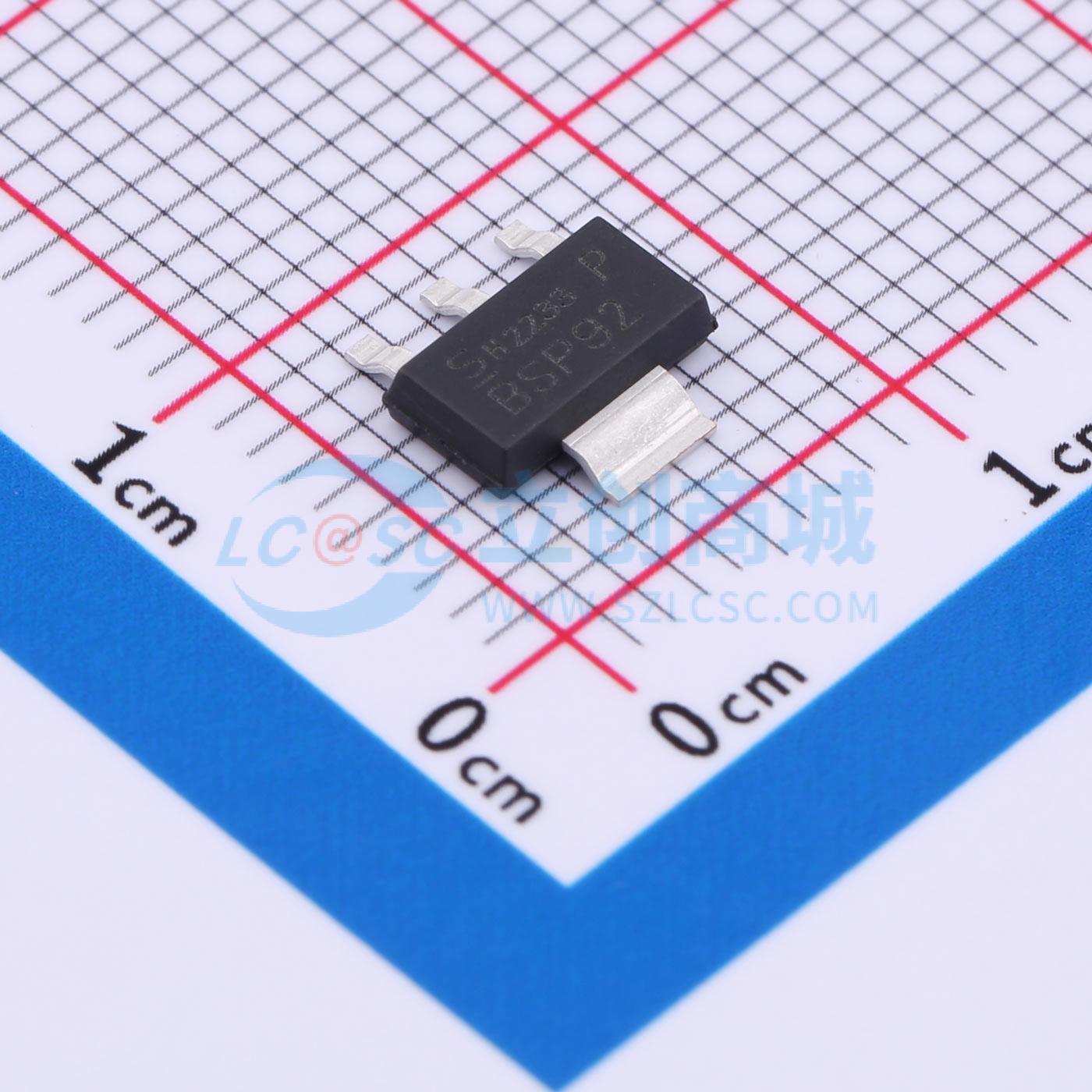

BSP92P H6327实物图

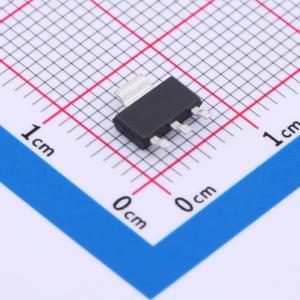

  • BSP92P H6327商品缩略图

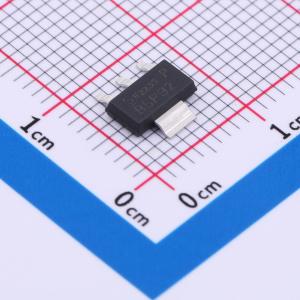

  • BSP92P H6327商品缩略图

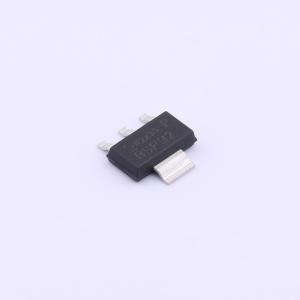

  • BSP92P H6327商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

BSP92P H6327

P沟道小信号晶体管

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性:P沟道增强模式。 逻辑电平。 dv/dt额定。 无铅引脚电镀,符合RoHS标准。 根据AEC Q101标准认证。 根据IEC61249-2-21标准无卤
商品型号
BSP92P H6327
商品编号
C534586
商品封装
SOT-223-4​
包装方式
编带
商品毛重
0.36克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量-
漏源电压(Vdss)250V
连续漏极电流(Id)260mA
导通电阻(RDS(on))7.5Ω@10V
耗散功率(Pd)1.8W
阈值电压(Vgs(th))1.5V
属性参数值
栅极电荷量(Qg)4.3nC@10V
输入电容(Ciss)83pF
反向传输电容(Crss)6pF
工作温度-55℃~+150℃
类型P沟道
输出电容(Coss)13pF

商品特性

  • P沟道
  • 增强型
  • 逻辑电平
  • 额定dv/dt
  • 无铅引脚镀层;符合RoHS标准
  • 符合AEC Q101标准
  • 根据IEC61249-2-21标准为无卤产品
