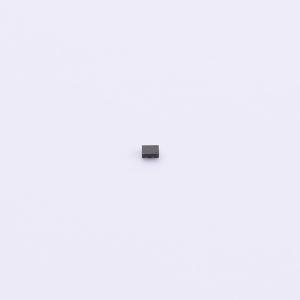

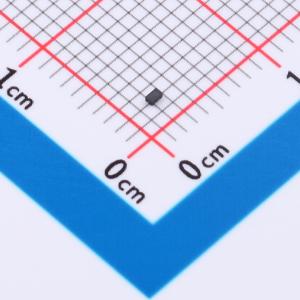

温馨提醒：图片仅供参考，商品以实物为准
SSCE7V042N1
SSCE7V042N1
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- AF(晶岳)
- 商品型号
- SSCE7V042N1
- 商品编号
- C52268604
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 84W@8/20us | |
| 击穿电压 | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 14pF |
商品概述
SSCE7V042N1采用SSC穿通工艺的TVS技术设计，用于保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为暴露于ESD的设计提供了同类最佳的保护。由于其尺寸小，适用于手机、MP3播放器、数码相机和许多其他对电路板空间要求严苛的便携式应用。此外，因其电容低，还适用于USB 2.0高速、USB 3.0超高速、VGA、DVI、HDMI、SDI等高速线路应用等高频设计。
商品特性
- 84W峰值脉冲功率，tp=(8/20μs)
- DFN1006-2L封装
- 工作电压：7V
- 低钳位电压
- 低电容
- 低泄漏电流
- 符合RoHS标准的高速数据线瞬态保护，满足IEC61000-4-2（ESD）±20kV（空气）、±20kV（接触）
应用领域
- DVI和HDMI端口保护
- 串行和并行端口
- 投影电视
- 笔记本电脑、台式机、服务器
- 便携式仪器
- 手机及配件
