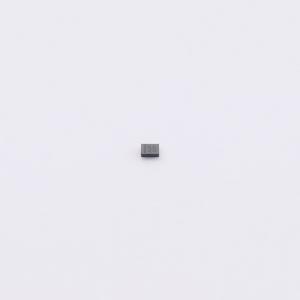

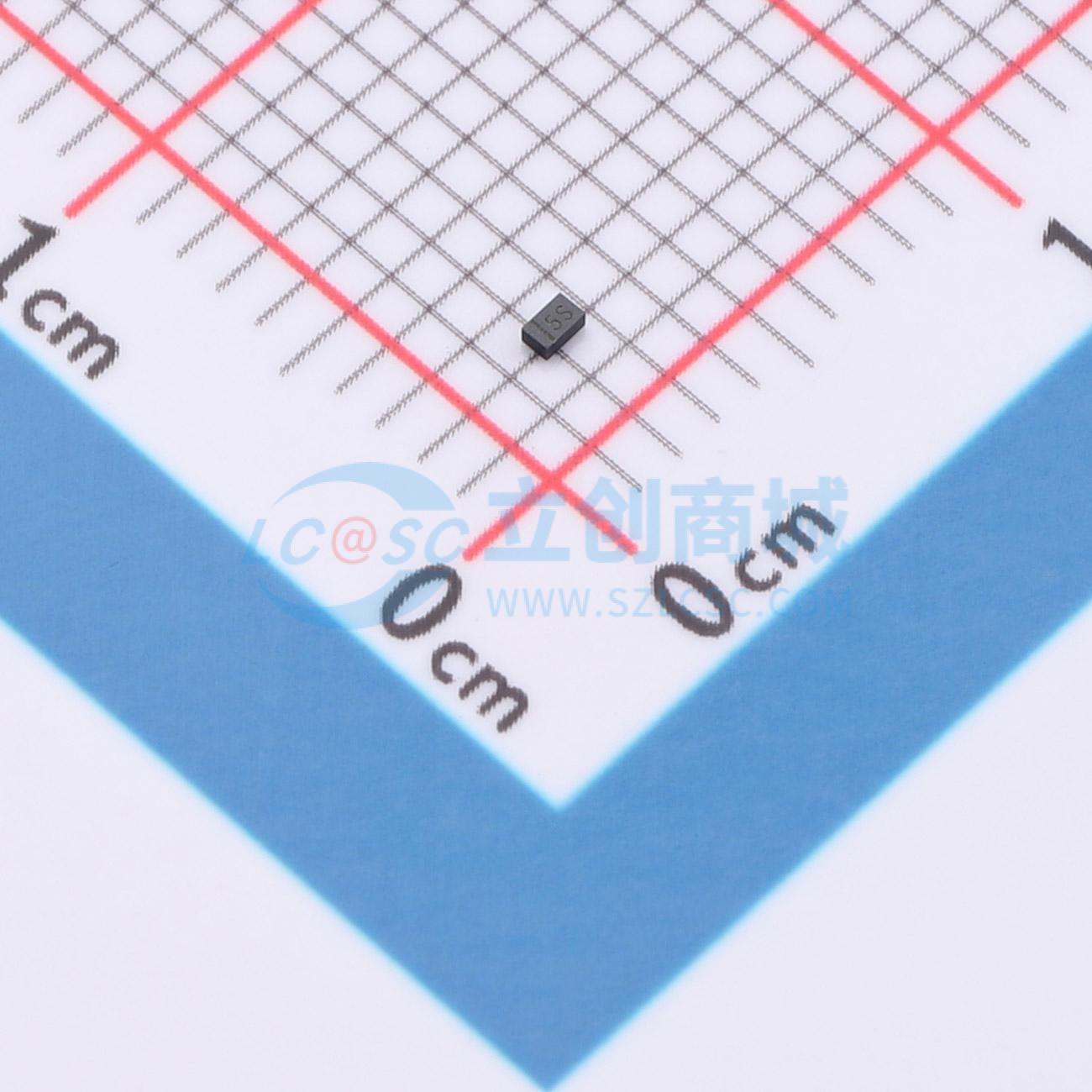

温馨提醒：图片仅供参考，商品以实物为准
SSCE5V0B2N1
SSCE5V0B2N1
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- AF(晶岳)
- 商品型号
- SSCE5V0B2N1
- 商品编号
- C52268610
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01113克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 210W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V | |
| 反向电流(Ir) | 1nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.55pF |
商品概述
SSCE5V0B2N1是一款双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。该器件符合IEC 61000-4-2（ESD）标准，空气放电±30 kV，接触放电±30 kV。它采用超小型1.0 × 0.6 × 0.5 mm无铅DFN封装。尺寸小且具备高ESD浪涌保护能力，使SSCE5V0B2N1成为保护手机、数码相机及其他众多便携式应用的理想选择。
商品特性
- 210W峰值脉冲功率（t_P = 8/20μs）
- DFN1006-2L封装
- 工作电压：5.0V
- 低钳位电压
- 低电容（最大值：1.55pF）
- 符合RoHS标准
- 符合以下标准：
- IEC61000-4-2（ESD）±30kV（接触），±30kV（空气）
- IEC61000-4-5（雷击）15A（8/20μs）
应用领域
- 手机及配件
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
- 音频播放器
- 键盘、侧键、USB、液晶显示器
