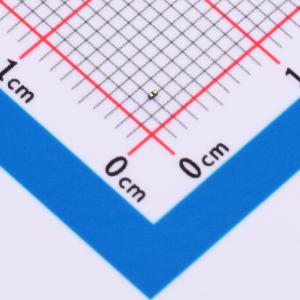

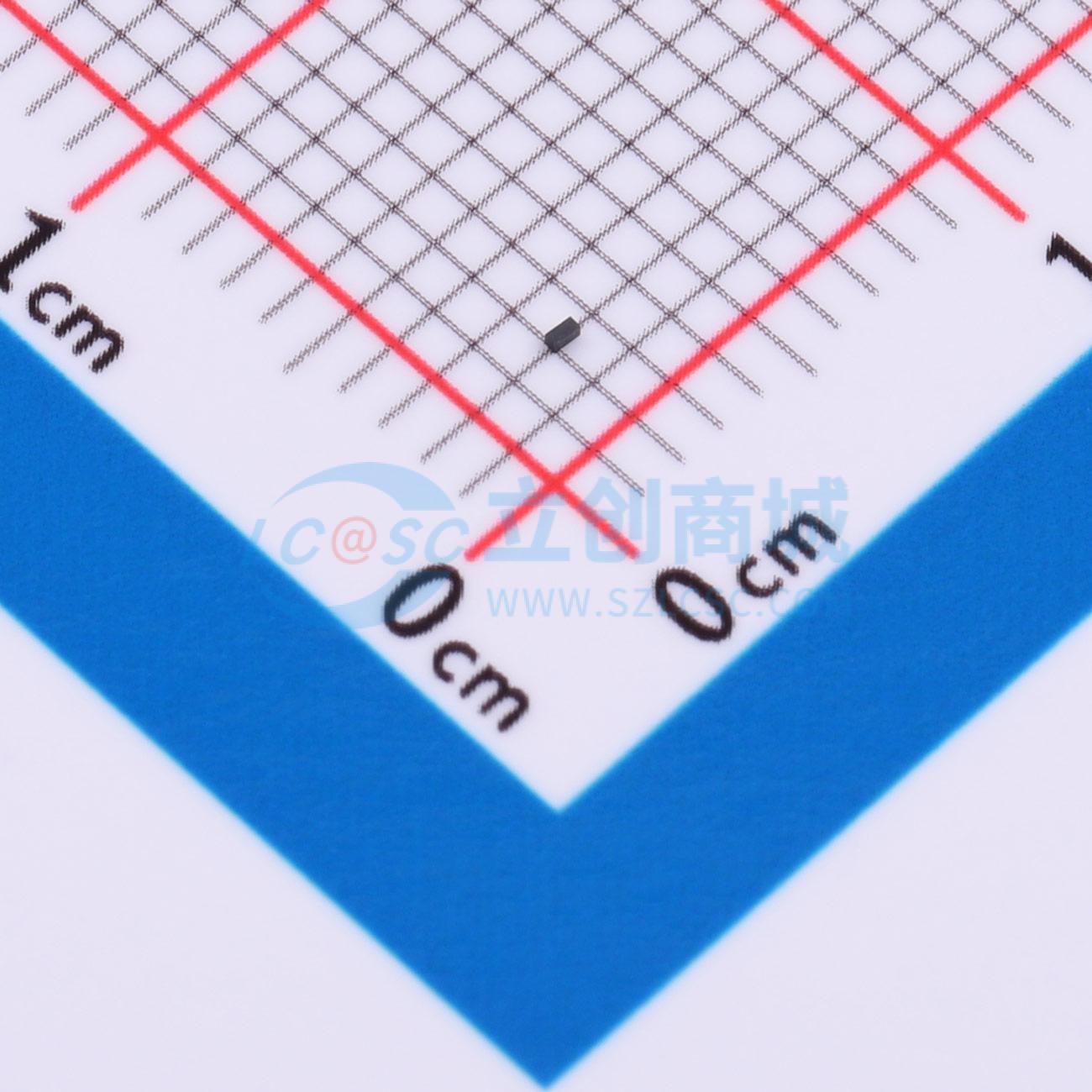

温馨提醒：图片仅供参考，商品以实物为准
SSCE5V022L1
SSCE5V022L1
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- AF(晶岳)
- 商品型号
- SSCE5V022L1
- 商品编号
- C52268618
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.00822克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 14pF |
商品概述
SSCE5V022L1采用SSC工艺的TVS技术设计，用于保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了一流的保护。由于其尺寸小巧，适用于手机、MP3播放器、数码相机和许多其他对电路板空间要求较高的便携式应用。
商品特性
- 80W峰值脉冲功率（tp = 8 / 20μs）
- DFN0603 - 2L封装
- 工作电压：5V
- 低钳位电压
- 低电容
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试：空气放电：±30kV，接触放电：±25kV
- IEC61000 - 4 - 5（雷击）8A（8/20μs）
- 符合RoHS标准
应用领域
- DVI和HDMI端口保护
- 串行和并行端口
- 投影电视
- 笔记本电脑、台式机、服务器
- 高速线路：USB 1.0/2.0/3.0/3.1/4.0、VGA、DVI、SDI
- 便携式仪器
