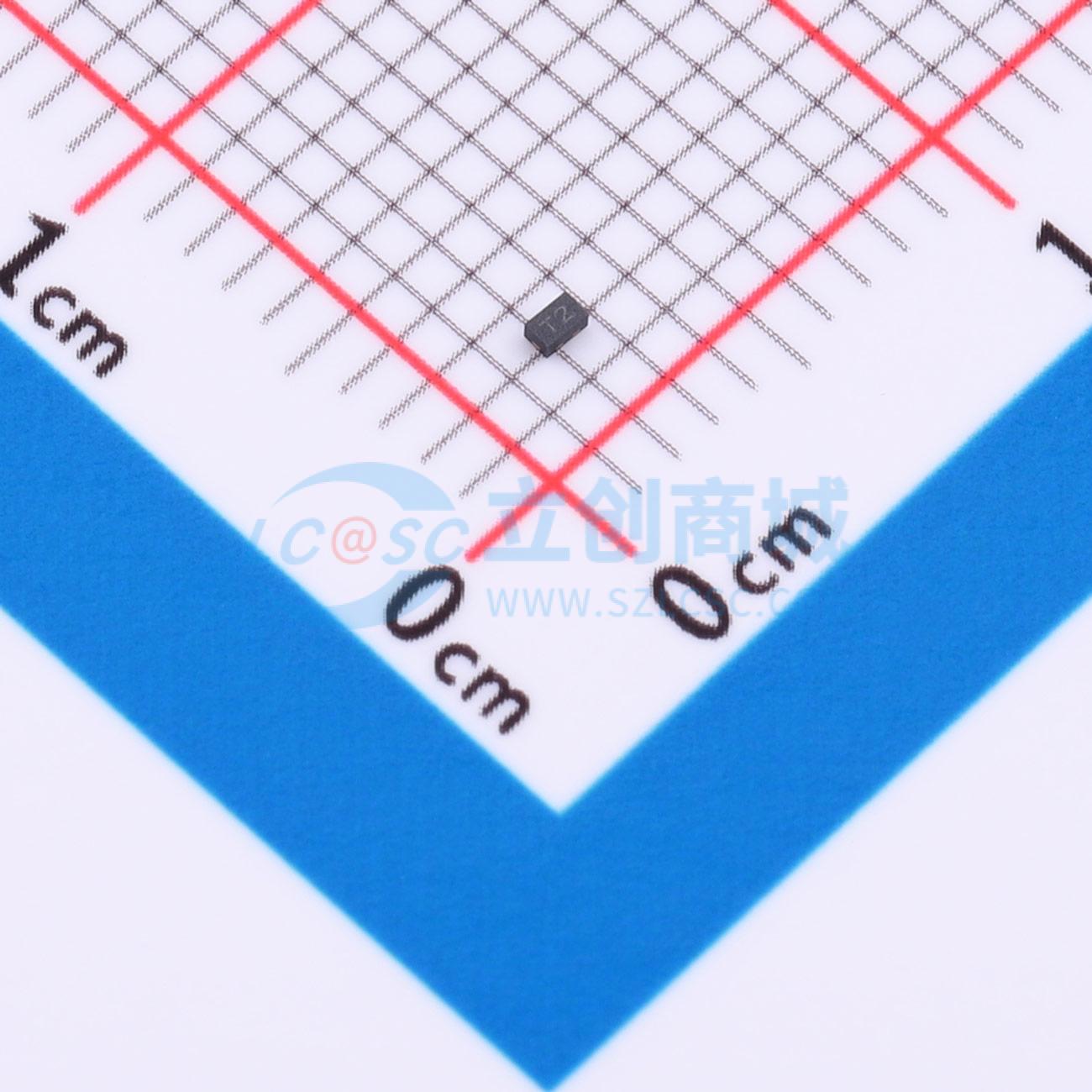

温馨提醒：图片仅供参考，商品以实物为准

SSCE12V22N1

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: AF(晶岳)
商品型号: SSCE12V22N1
商品编号: C52268621
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.01192克(g)

商品参数

商品概述

SSCE12V22N1采用AF穿通工艺的TVS技术设计，可保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供了同类最佳的保护。由于其尺寸小，适用于手机、MP3播放器、数码相机和许多其他对电路板空间要求较高的便携式应用。它专门设计用于保护连接到高速数据和传输线路的敏感元件，免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。

商品特性

200W峰值脉冲功率（tp = 8 / 20μs）
工作电压：12V
低钳位电压
低电容
低泄漏电流
符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
  - 空气放电：±25kV
  - 接触放电：±25kV
- IEC61000-4-5（雷电）8A（8/20μs）
符合RoHS标准

应用领域

-手机及配件-个人数字助理-笔记本电脑和手持设备-便携式仪器-数码相机-外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	12V
	钳位电压	25V
	峰值脉冲电流(Ipp)	8A@8/20us
	峰值脉冲功率(Ppp)	200W@8/20us
	击穿电压	13.3V

	属性	参数值
	反向电流(Ir)	10nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	5pF
