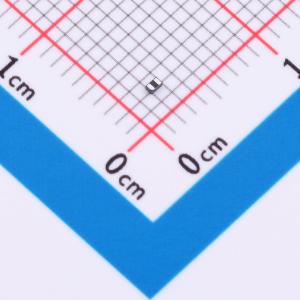

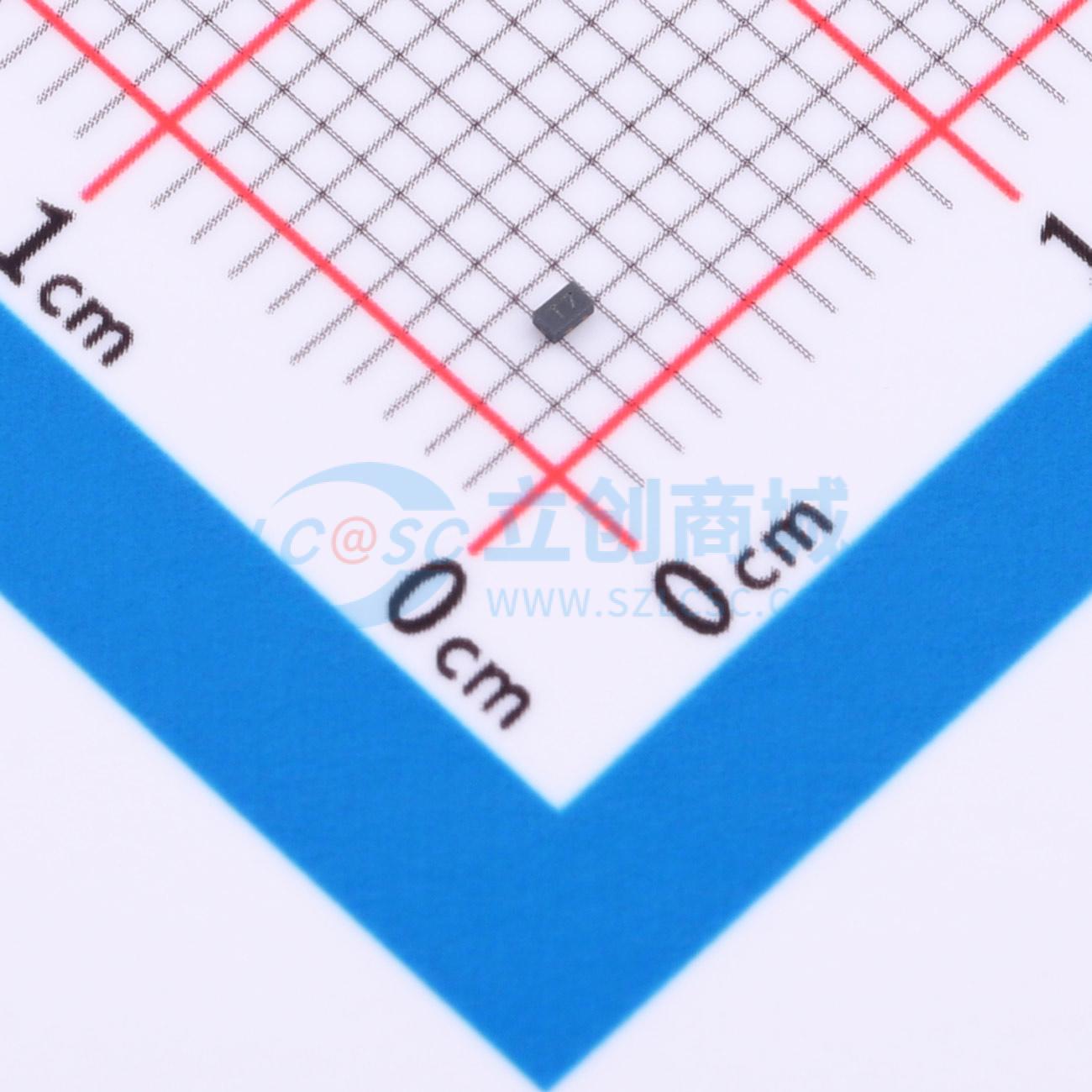

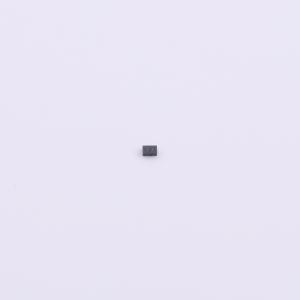

温馨提醒：图片仅供参考，商品以实物为准

SSCE24V12N1

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: AF(晶岳)
商品型号: SSCE24V12N1
商品编号: C52268608
商品封装: DFN1006-2L
包装方式: 编带
商品毛重: 0.01147克(g)

商品参数

商品概述

SSCE24V12N1采用24V双向瞬态电压抑制（TVS）技术，可保护电压敏感元件免受静电放电（ESD）影响。出色的钳位能力、低泄漏和快速响应时间，为易受ESD影响的设计提供一流的保护。因其尺寸小巧，适用于手机、MP3播放器、数码相机及其他对电路板空间要求苛刻的便携式应用。 SSCE24V12N1专门用于保护连接到数据和传输线路的敏感元件，防止由静电放电（ESD）和电快速瞬变（EFT）引起的过电压。

商品特性

300W峰值脉冲功率（tP = 8 / 20μs）
DFN1006-2L封装
工作电压：24V
低电容
低泄漏电流
符合RoHS标准
符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
  - 空气放电：±30kV
  - 接触放电：±30kV
- IEC61000-4-5（浪涌）5A（8/20μs）

应用领域

串行和并行端口
笔记本电脑、台式机、服务器
投影电视
手机及配件
便携式仪器
外设
MP3播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	60V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	300W@8/20us

	属性	参数值
	击穿电压	26.7V
	反向电流(Ir)	200nA
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	16pF
