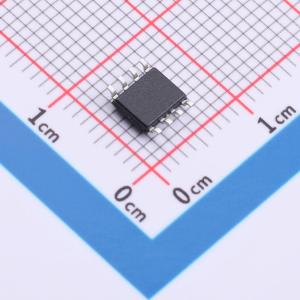

温馨提醒：图片仅供参考，商品以实物为准

ADUM3201BRZ-RL7-HXY

双通道数字隔离器，采用智能分压技术，传输通道独立，可实现多种传输方向配置

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器配备1个正向和1个反向信号通道，支持最高10Mbps的数据传输速率，适用于对时序要求较高的数字信号隔离场景。器件提供3000VRMS的电气隔离电压，具备良好的绝缘性能和瞬态抗扰能力，可有效阻断接地环路与高压冲击。采用电容式隔离架构，具有低传播延迟和稳定的工作特性，广泛用于通信接口隔离、电源管理系统、医疗电子设备及多电平电路间的信号传输与保护。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ADUM3201BRZ-RL7-HXY
商品编号: C52260360
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

ADUM3201BRZ-RL7数字隔离器具备卓越的性能与可靠性，整体表现优于光耦及其他原理的数字隔离器。其采用新一代智能分压技术，基于电容分压原理，无需调制与解调即可实现电压信号跨隔离介质的精确传输。该器件各传输通道相互独立，支持多种传输方向配置，可提供1.5kV rms至5.0kV rms的隔离耐压等级，并支持DC至600Mbps的信号传输。工作电压范围覆盖3.0V至5.5V，同时支持3.0V至5.5V的信号电平转换。当输入侧电源断电或无输入信号而输出侧电源正常时，隔离器输出将保持默认逻辑电平。

商品特性

超低功耗：每通道0.58mA（1Mbps时）
高速率：10Mbps
高共模瞬变抗扰度：典型值75kV/μs
对辐射与传导噪声具备高抗干扰能力
低传输延时：典型值9ns
隔离电压：交流3000Vrms
增强型静电放电防护能力：符合ESDA/JEDEC JS-001-2017标准，人体模型±8kV
宽工作温度范围：-40℃～125℃
符合RoHS要求的SOP-8封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离ADC、DAC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	10Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	-
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
