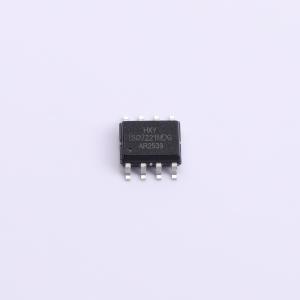

ISO7221MDG4-HXY

双通道数字隔离器，采用智能分压技术，传输通道独立，可实现多种传输方向配置

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器包含1个正向通道和1个反向通道，支持最高200Mbps的数据传输速率，适用于高速数字信号的双向隔离传输。器件具备3000VRMS的隔离耐压能力，可有效阻隔不同地电位间的共模噪声与高压瞬态干扰。基于电容隔离工艺，具有低传播延迟和高抗扰度特性，确保信号完整性。常用于多电压域系统中的通信接口隔离、微控制器信号隔离及电源管理电路，适用于对信号精度与系统安全性要求较高的应用场景。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ISO7221MDG4-HXY
商品编号: C52260384
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.138克(g)

商品参数

商品概述

该数字隔离器采用智能分压技术，通过电容分压原理实现电压信号跨越隔离介质的精准传输，无需调制与解调过程。其传输通道相互独立，支持多种传输方向配置，提供1.5kV rms至5.0kV rms的隔离耐压等级，以及DC至600Mbps的信号传输速率。产品支持3.0V工作电压，并兼容3.0V至5.5V信号电平转换。当输入侧电源未供电或无输入信号，而输出侧电源正常时，隔离器输出默认逻辑电平。

商品特性

超低功耗：每通道0.58mA（在1Mbps速率下）
高速率：200Mbps
高共模瞬变抗扰度：典型值75kV/μs
对辐射和传导噪声具备高抗干扰能力
低传输延迟：典型值9ns
隔离电压：交流3000Vrms
增强型ESD防护能力，符合ESDA/JEDEC JS-001-2017标准，HBM模式±8kV
宽工作温度范围：-40℃ ~ 125℃
采用符合RoHS要求的SOP-8封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	200Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
